按钮开关接线图

分类:技术资料浏览:42458发表时间:2019-07-29 17:17:18

按钮开关,可能是电工电路里面最简单的元器件了,但是它却控制着整个控制电路的命脉,所以课本里把它称作“主令开关”。作为新手,全面了解各种按钮开关,巧妙灵活的应用,可以让我们事倍功半。

1.制造材质的选择

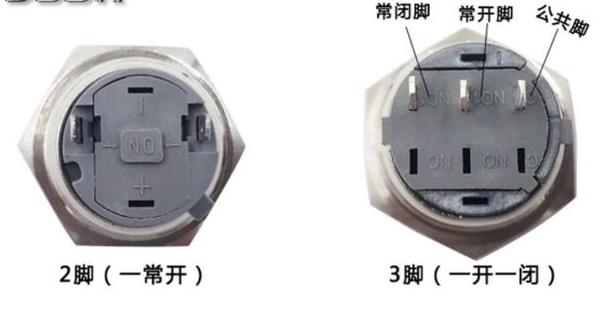

现在市场上我们能买的到的耐高温阻燃的塑料材质和不锈钢金属外壳两种,大家可以根据自己的实际需要进行选购。不锈钢外壳的外形如图1,控制触点(触脚)如图2

按钮开关接线图

按钮开关接线图

因为我手头上没有这种不锈钢外壳的,所以今天主要跟大家分享的是塑料外壳的按钮开关的一些基本信息和在电路中的应用。

①按钮开关按操作结构(款式)来分可以分为自锁型和自复位型两种。(有些带灯有些不带灯,建议买带灯的,可以少开一个安装孔)

通常来说我们都是用接触器的常开点来做电动机控制线路的自锁控制,它的优点是接触器的电磁线圈得电则吸合断电则释放,一旦电路中出现故障,便会立即断电释放自我保护。所以自锁型的按钮多为急停按钮,控制电动机启停的常用自复位型。

按钮开关接线图

②按触点分,有一常开型,一常闭型,两常开,两常闭,复合按钮一开一闭,选购和安装的时候灵活选择。

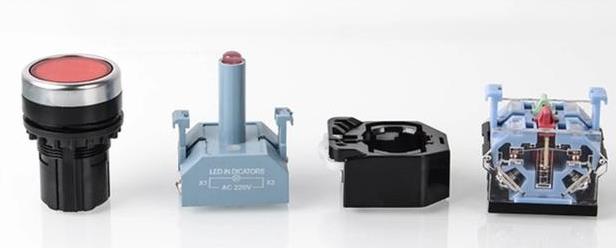

③按钮的结构组成


按钮开关接线图

④按钮的拆装如图6,拆的时候按下卡扣,装的时候顺着卡槽插入即可。

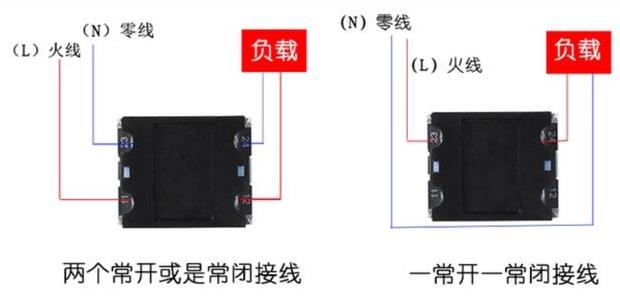

⑤按钮的接线

按钮开关接线图

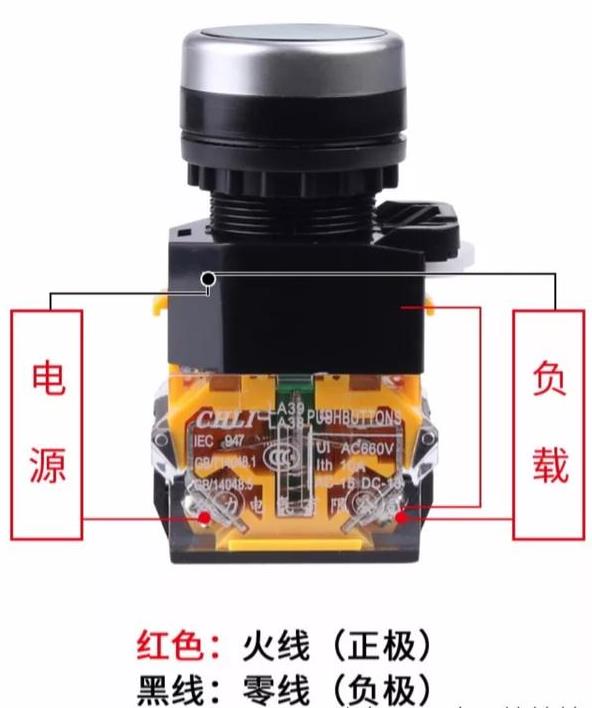

带灯按钮接线图

按钮开关接线图


控制线都是一进一出,常开按钮,绿色,触点(11.12),停止按钮,红色,触点(23.24)。

按钮各部位名称,我们在购买的时候一定要注意安装尺寸,塑料外壳的开孔直径一般为22毫米,不锈钢外壳的规格就比较多。

按钮开关接线图

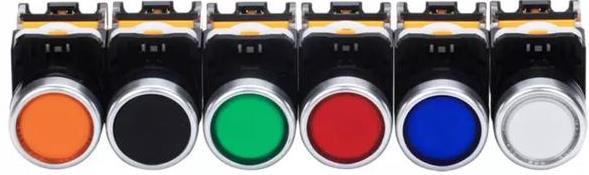

另外,按钮也有不同的颜色

按钮开关接线图

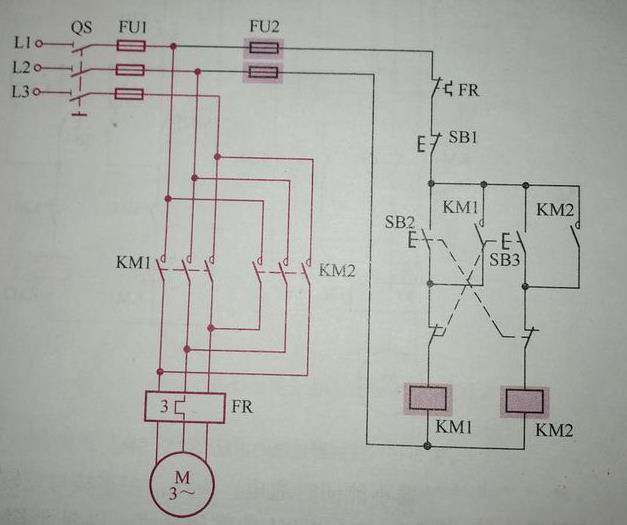

平头按钮开关在电路中可以利用它的常闭点来进行互锁,典型的有按钮互锁控制电动机的正反转。

按钮开关接线图

还有接触器和按钮双重连锁控制电动机正反转。

按钮开关接线图

对于我们常见的市面上的按钮开关有:

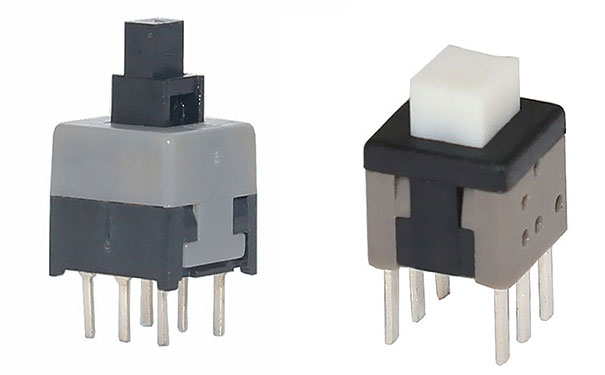

(1)小型按键开关有PB-22E06类型

按钮开关接线图

此类开关多用于需要行程按键比较短且小型的设备工具上面,比如一些超薄的液晶电视的开关按钮,因为行程短,手感好,也有部分用于鼠标键盘的自定义键。

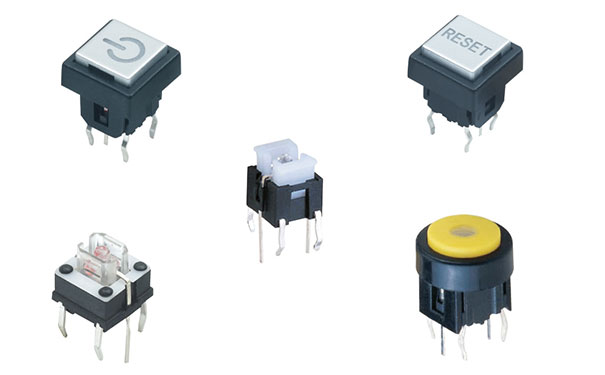

(2)发光按钮开关

按钮开关接线图

这款产品生产有些是基于原来的轻触开关进行技术改造,如6*6的轻触开关把原来的pvc按钮改造成带有发光指示灯的开关,主要特点是体积小,孔径小,多用于电脑主机的开机键和断路器上的调试按键,大型设备的特殊功能的提示键,设计美观,应用广泛。

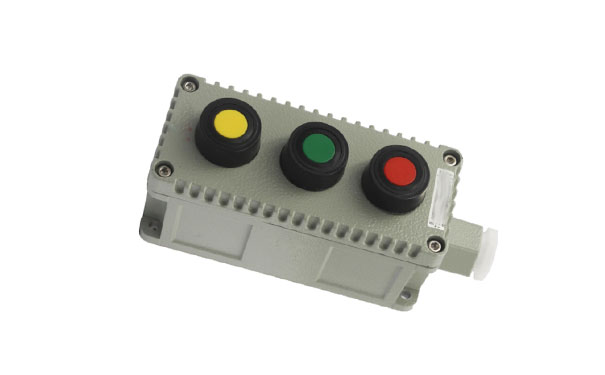

(3)自动复位的按钮开关

按钮开关接线图

这类开关的用途更加广泛,多用于大型设备的启动按钮开关,部分也做急停开关,应对不同使用环境,还有防爆防水等功能,根据应用的不同设备要求,有多种系列可以选择。我们常见的自动工业门旁边的电箱上开关门按键都是这种按键开关,因为机械原理也比较简单,维修也很简单。

关于这类产品的价格,小型的基本在1元以下,大点的大概在3元左右,如果批发和供应厂家购买则会更便宜,同时质量也有一定的保证。关于这个产品的功能性分类,我们以原装正品绿色1CO平头按钮施耐德按钮开关为例子:

(1)开启式:适用于嵌装固定在开关板、控制柜或控制台的面板上,代号为K。

(2)保护式:带保护外壳,可以防止内部的按钮零件受机械损伤或人触及带电部分,代号为H。

(3)防水式:带密封的外壳,可防止雨水侵入,代号为S。

(4)防腐式:能防止化工腐蚀性气体的侵入,代号为F。

(5)防爆式:能用于含有爆炸性气体与尘埃的地方而不引起传爆,如煤矿等场所,代号为B。

(6)旋钮式:用手把旋转操作触点,有通断两个位置,一般为面板安装式,代号为X。

(7)钥匙式:用钥匙插入旋转进行操作,可防止误操作或供专人操作,代号为Y。

(8)紧急式:有红色大蘑菇钮头突出于外,作紧急时切断电源用,代号为J或M。

(9)自持按钮:按钮内装有自持用电磁机构,主要用于发电厂、变电站或带电流试验设备中,操作人员互通信号及发出指令等,一般为面板操作,代号为Z。

(10)带灯按钮:按钮内装有信号灯,除用于发布操作命令外,兼作信号指示,多用于控制柜、控制台的面板上,代号为D。

(11)组合式:多个按钮组合,代号为E。

(12)联锁式:多个触点互相联锁,代号为C。

(13)按用途和结构分类:常开按钮、常闭按钮、复合按钮

颖鑫电子科技有限公司,不仅为广东省各大高新企业提供不同触头的按键开关产品,也提供定制产品的设计服务支持。按钮开关除了以上提到的那些用处,也很多用在汽车停车设备上,常见的有商用汽车车库门的设置急停和启动关闭上。小型款的有些用于游戏手柄或者游戏厅街机的控制面板上,同时上面会印刷不同的图标标签做为不同操作设置的识别,这种游戏按键的使用寿命大多在10万次以上,在前几年这种开关和游戏街机的交互技术还是很热门。
