轻触开关引脚图

分类:技术资料浏览:24720发表时间:2022-02-28 09:38:11

在要知道轻触开关引脚怎么接线的,我们先大致明白轻触开关的结构,

轻触开关引脚图

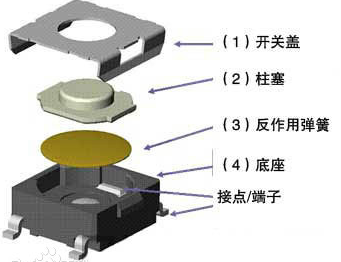

常见款式的轻触开关内部结构有最基本的五个主体组成:1、最上面的是开关盖,有PPA塑料或者金属;2、柱塞大多数是PPA;3、反作用弹簧片;4、底座(含接触端子);

轻触开关引脚图

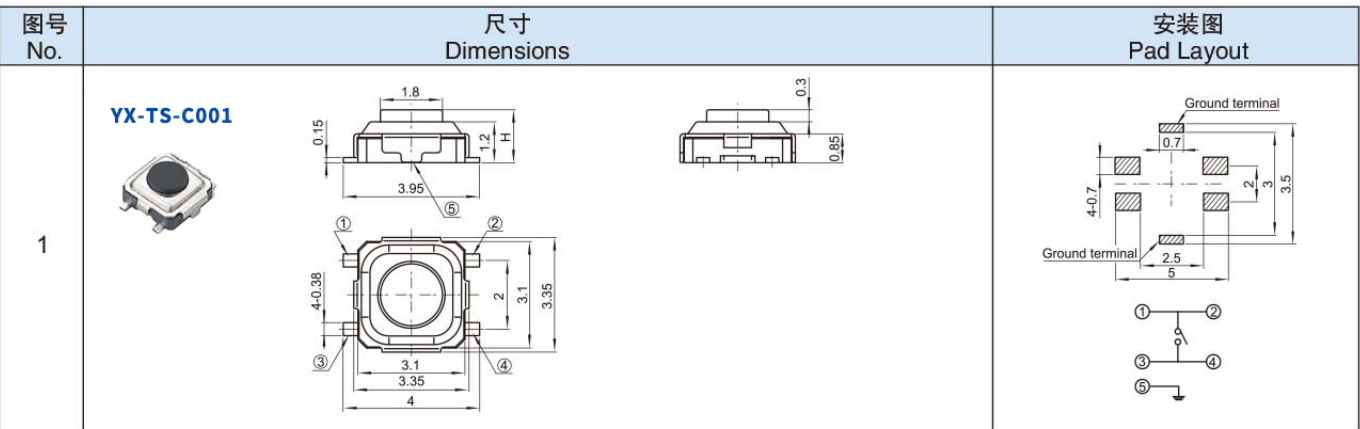

轻触开关的四个引脚其实是两脚两两直通,电路结构还是比较简单。以下面此款轻触开关电路图为例

轻触开关引脚图

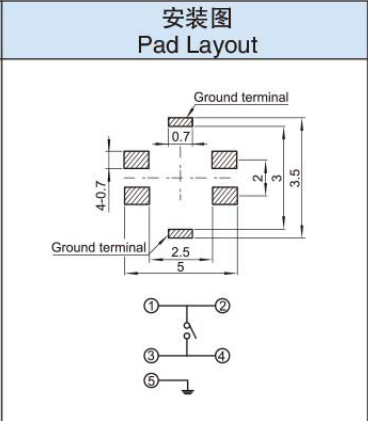

轻触开关接线图

轻触开关引脚图

由上可以知道,如果单电路,可以只需要接对角就可以,双电路则交叉或者接3个,看电路板怎么设计。
