矫正器倾倒开关

  • 时间:5个月前
  • 浏览:791次

产品名称:倾斜开关(倾斜传感器)

产品型号:YX-SEN-660B

接点容量电压:0.5V--12VC;

电流:小于10mA

转换角度垂直:30±5°;水平:60±5°

接触电阻:小于10欧

绝缘电阻:大于100兆欧

工作温度:-40度to+85度

安装类型水平安装:常闭,垂直安装:常开

焊接特性手工焊接峰值温度:350℃,

回流焊峰值温度:260±5℃,时间:2-3秒。

使用寿命开关内置滚珠和接触部件均电镀99.97%纯金,密封可靠,可防尘、防水、防氧化,拥有超长期使用寿命

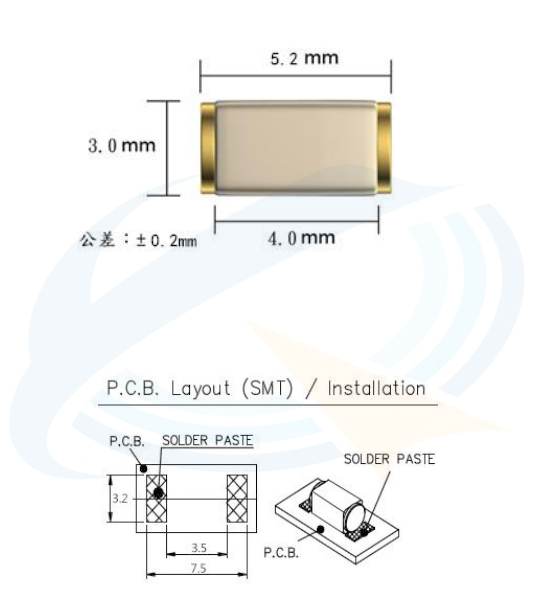

倾斜开关结构原理图

YX-SEN-660B 倾斜开关:

① 当开关处于水平位置时为常闭(closed)接通状态,此时开关对振动敏感,当有轻微振动时,开关处于不稳定的连续通/断状态;当开关向左或向右倾斜60°时,开关由常闭导通状态转换为断开状态。

② 当本开关处于垂直位置时为常开状态(OPEN),此时开关对振动不敏感,晃动时不易触发电路,该状态下开关 360 度圆周朝任何方向倾斜 30±5 度即可触发导通电路
