常见微动开关技术规范资料

  • 时间:5个月前
  • 浏览:822次

一、常见微动开关的端子种类以及形状

1、插板型端子

微动开关插板型端子

2、焊线型端子

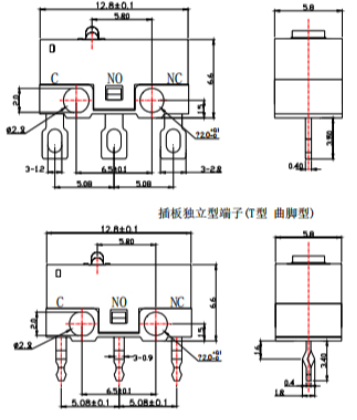

微动开关焊线型端子

3、插板型端子

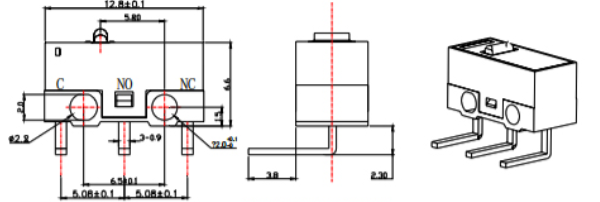

插班型端子微动开关

二、不同款式压柄的微动开关

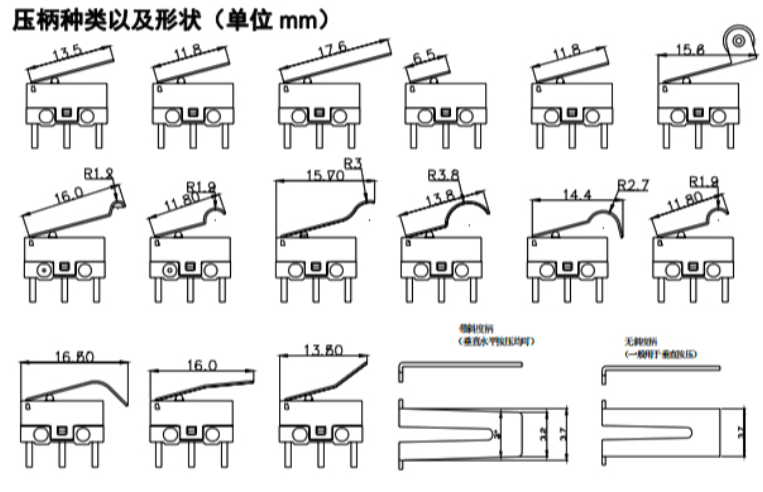

不同款式压柄的微动开关

开关焊接实用技巧和规范

1、将导线焊接到端子上时,请先将导体穿过端子孔后再进行操作。

2、钎焊烙铁的容量应为30W以下,烙铁头温度在300°C左右(最大请控制在350°C以下),时间在3s之内。接焊不良的情况下使用开关,可能导致异常发热和烧损。瓦数超过30W且加热超过3S,可能导致开关特性劣化。

3、印刷基板用端子与基板的链接使用自动焊接槽时,建议在255°C±5°C5秒以内完成作业。此外,请注意勿使焊锡或助焊剂溢出基板。

4、手工接焊时,利用烙铁头温度在350°C以下的烙铁进行作业,作业时间以3秒内为大致标准。钎焊后1分钟内请勿对其施加外力。此外,请在离开开关盒一定距离处供应焊锡,避免焊锡和助焊剂流入开关盒一侧。
