轻触开关 相关资料大全

轻触开关是一种点按式的开关（又称弹片按键开关），也就是说按下去接通放开就断开，简单来说就是点按瞬间接通的开关，其实也有人轻触开关也叫按键开关，按键开关通常代表行程比较大一点的开关可以自锁。和无锁。突出一个按的动作力。轻触就是行程短接触短，轻轻一触的意思。

介绍

轻触开关是机器的启动和关闭的装置。一般指用来控制仪器，仪表或设备等装置的一个部件，它可以使该装置在开和关的两种状态下相互转换。日常生活中，到处可以看到的身影。它在生活中的应用是非常广泛的，尤其在家用电器方面。轻触开关是一种电子开关，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关即断开，其内部结构是靠金属弹片受力弹动来实现通断的。

产品类别

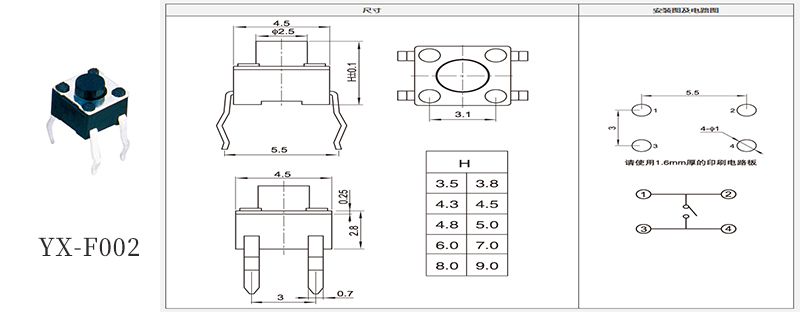

1、插脚式轻触开关

引脚为直插式，方便安装，多用于流水线强的。

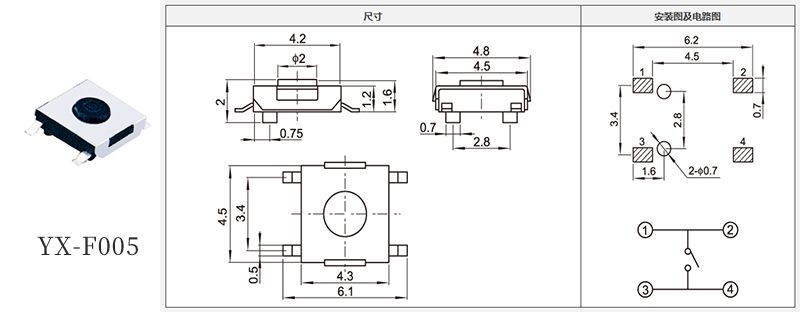

2、贴片式轻触开关

引脚为贴片式，主要用在比较精密的仪器上，可以节约空间。在贴片轻触开关的使用上，请注意不要让异物的侵入，即使是一些微小的杂质或是异物，都是会导致影响到开关的按键敏感度有所下降。

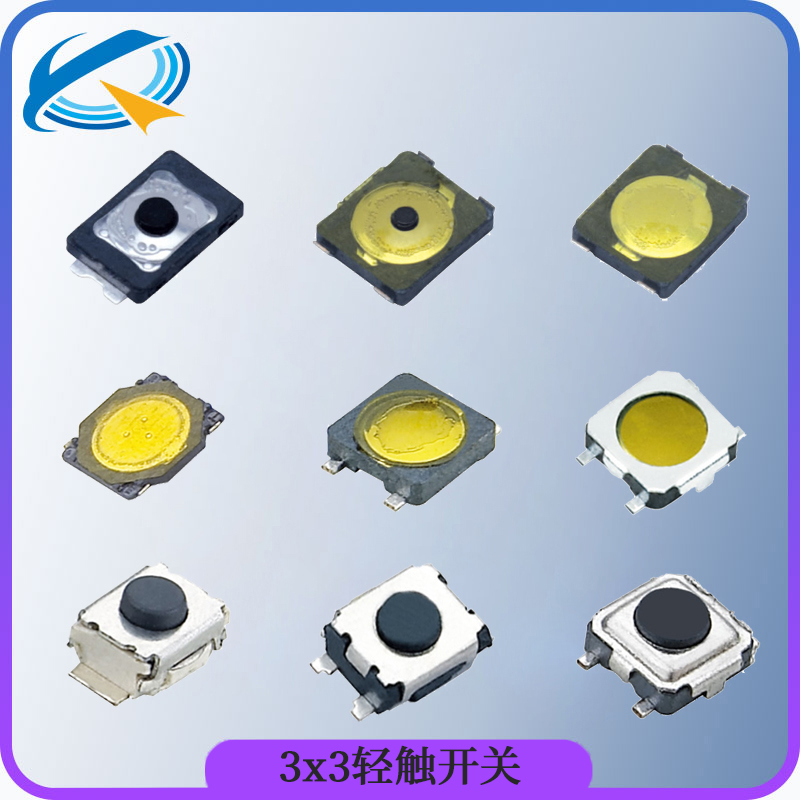

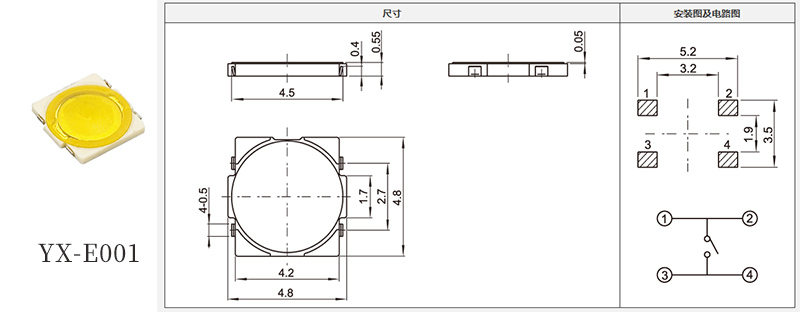

3、薄膜式轻触开关

超薄的体积，密封性非常好，多用于电子仪器的中控面板按钮上面。

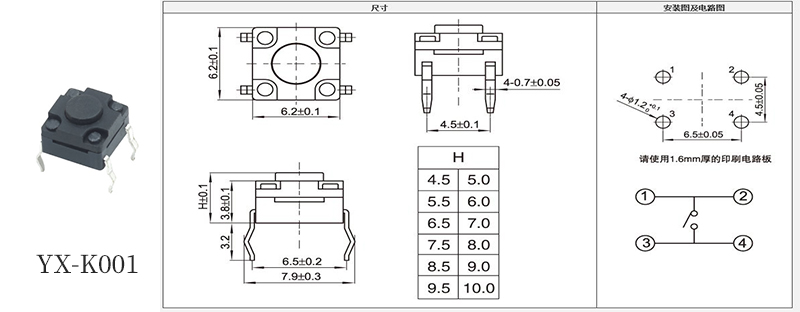

4、防水式轻触开关

防水轻触开关的选材非常重要。随着年限的增加，防水轻触开关的材料会逐渐氧化，防水膜变得脆弱。因此，在选材时，应选用坚固耐用的防腐防水硅胶垫材料，使产品在使用过程中能够长期使用。性能良好，在高温、干旱或潮湿、寒冷的环境中也能保持良好的防水和防水性能，不会造成变形和破损。材料的耐久性可以提高开关本身及其应用产品的整体寿命。顾客购买的产品外观第二，最重要的是产品质量过硬。因此，材料的选择是非常重要的。最重要的是，它特别重要。

结构组成

轻触开关根据原理的不同可分为两种，一种是利用金属弹片来完成开关导通截止状态的切换，该类轻触开关手感好，按下按钮至一定程度时伴随有滴答的声音出现;另一种是利用导电橡胶来完成开关导通截止状态的切换，该类开关手感也好，但接触电阻大，约为上一种的10000倍。

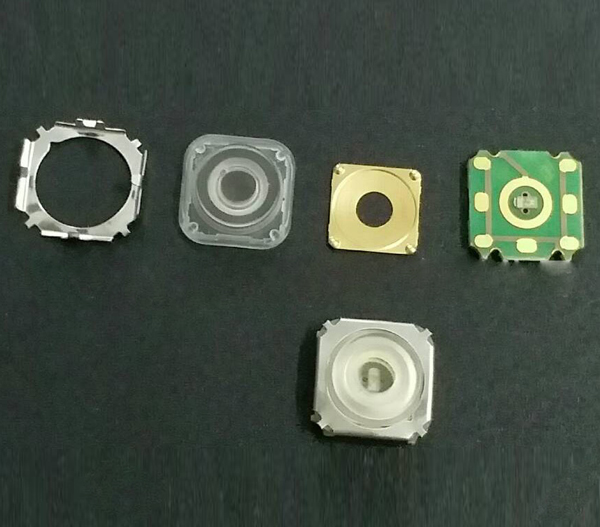

　　轻触开关的结构主要可分为盖板、按钮、弹片、基座、引脚五大部分，其中，按钮指的是外力施加处;弹片是轻触开关的关键组件，开关的通断就是靠弹片受力变化引起的;引脚指的是轻触开关与电路的连接处，一般为五个引脚，两两一组，还有一个引脚用于接地作用，当开关被正确受力时，四个引脚相导通使得电路导通，而开关没有正确外力对其施压时，四个引脚两两一组并不相通，使得电路处于断开状态。

      常规大多数的轻触开关按键上一般会具有两个感应触点，分别是常开触点以及常闭触点组成，每当我们按下开关的按键后，后置则就会开关的常闭触点断开，而常开触点就会闭合，从而使得开关实现电路的接通。意思也就是指在开关的按键外力作用下，其按钮会通过接触组一起向下作轴向运动，这时就会开关内部的接触组与基座组以及内定的二极管接触组感应，从而实现按键开关的的指示灯就会亮，则接通电路。

带灯小型按键轻触开关的体积一般都比较小，重量轻，所以在很多家店方面得到很广泛的应用。如影响产品，健身器材，家具电器等。但小型按键轻触开关也有它不足的地方，这主要是由于频繁的按动弹簧金属片，会使金属片疲劳而失去弹性从而失效。所以所以现在大部分电器按钮都使用导电橡胶或锅仔开关五金弹片直接代替，广泛应用有电脑键盘和遥控器的按钮。

主要用途和技术性能参数

多用于液晶电视机开关键、音响设备、录像机控制面板、摄像机、计算机、游戏机、传真机、对讲机、警棍、机床控制装置、复印、打印机、电子仪器、仪表和其它家用电器。

一、电气/机械性能:

1.额定负荷：DC 12V , 50 mA

2.接触阻抗：100mΩ MAX

3.绝缘阻抗：100MΩ min

4.操作力:130g/180g/250g

5.寿命：100,000 cycles

二、防水性能和定制性

有最高可以达到IP67的防水，且可以通过不同设备的结构要求进行定制，增加产品的独特性。

封装类型

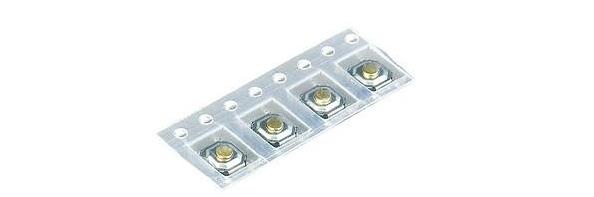

轻触开关的封装有散装人工插件、SMT贴片封装、DIP插件编带封装。

规格型号

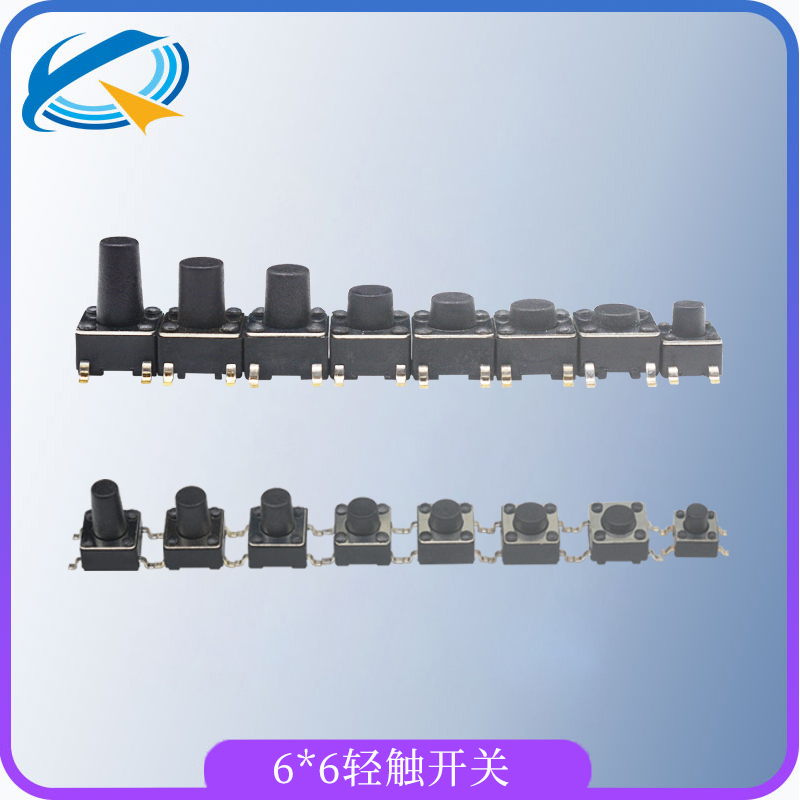

  轻触开关以用途和外形区分，可以分为防水型、耐高温型、贴片型、插脚型、小/中/大乌龟型、侧按型、带灯型、拨轮型、硅胶型、五向型等等，如果以尺寸区分有2*4系列轻触开关、3*3系列轻触开关、3*4系列轻触开关、3*6系列轻触开关、4*4系列轻触开关、4.5*4.5系列轻触开关、5.2*5.2系列轻触开关、6*6系列轻触开关、6.2*6.2系列轻触开关、8*8系列轻触开关、12*12系列轻触开关等等，按按压克力分有100克力、160克力、250克力等。

轻触开关使用过程需要注意事项

1、规格乱用：轻触开关的在种类和规格上都是有差别的，每种规格不一的开关，其针对的功能特性差异也是比较大的。如果随便将轻触开关应用到规格不同的产品上，都是有可能造成彼此不适应的，使用起来就会按键操作不灵敏，也极易造成开关损坏。因此，轻触开关在应用时一定要做到与产品相适应，只有规格相匹配用起来才会得心应手。

2、挤压力度不当：目前大多是常规轻触开关对于感应的灵敏度都比较高，因此在按键开关时，要多加注意操作挤压的力度不宜过大，否则会造成开关按击时造成卡顿的现象，而且后期还会降低开关的触感灵敏度。

3、频繁按键：轻触开关也要避免过于频繁按压开关，否则易造成开关内部弹片元件受到损耗，而且还会造成弹片灵敏度下降。其实一般开关每一次按键对其内部得弹片都是会有一定程度的磨损，当达到一定的开关耐磨界限时，开关寿命也叫宣告告终。所以日常在使用过程中应避免将开关当成玩具，反复按压。

四、水汽造成短路：日常在使用开关按键时，要注意到按键表面不能有水滴存在，一旦不慎让水汽流入开关内部，不仅会对弹片的灵敏度造成影响，还有可能造成短路漏电的情况，而人体不小心接触到，则有可能造成触电等安全事故。因此，禁止在手湿的情况下去触碰开关，避免开关接触水汽。

注意点一：在对轻触开关的端子进行焊接时，给端子不要施加太大的力度负荷，以免会导致造成松动、变形及电特性降低的可能。而且焊接当中也要注意不要开关的各个连线不要接错，以免接错会造成无法使用或者是短路等故障。

注意点二：关于轻触开关进行多次焊接后，要注意每次的焊接的部分都要等待回复常温之后方才能进行操作，若是连续加热的话，有可能会致使开关的端子变形或者是焊坏等现象。

注意点三：关于轻触开关的使用时间过久了，内部肯定会堆积很多的尘埃以及杂物，那么一般对于清洁上不能用水来清洗，以免容易致使开关的元件受潮而失效，所以应当可以用棉布沾点酒精进行擦拭。

注意点四：其次对于带插脚型的轻触开关的安装上，请在插脚位置进行焊接，若是在开关的插脚中点被固定的状态下进行焊接的话，插脚的部位有有可能导致造成变形的状况。

注意点五：轻触开关请勿在周围的材料发出腐蚀性气体的环境安装使用，否则以免是有可能导致腐蚀开关的元件，从而造成开关无法使用。而开关安装时，要保证其各引脚是否牢固，如有松动会导致开关的引脚电流传输不稳定，从而也会导致有烧毁的可能。

应用行业范围

1.影音产品：MP3、MP4、DVD.音响；

2.数码产品：数码相机、数码摄像机等；

3.遥控器：车辆、点卷门、家庭防盗产品之遥控器；

4.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；

5.家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等；

6.安防产品：可视对讲机、监视器等；

7.玩具：电子玩具等；

8.电脑产品：摄像头、录音笔等；

9.健身器材：跑度机、按摩椅等；

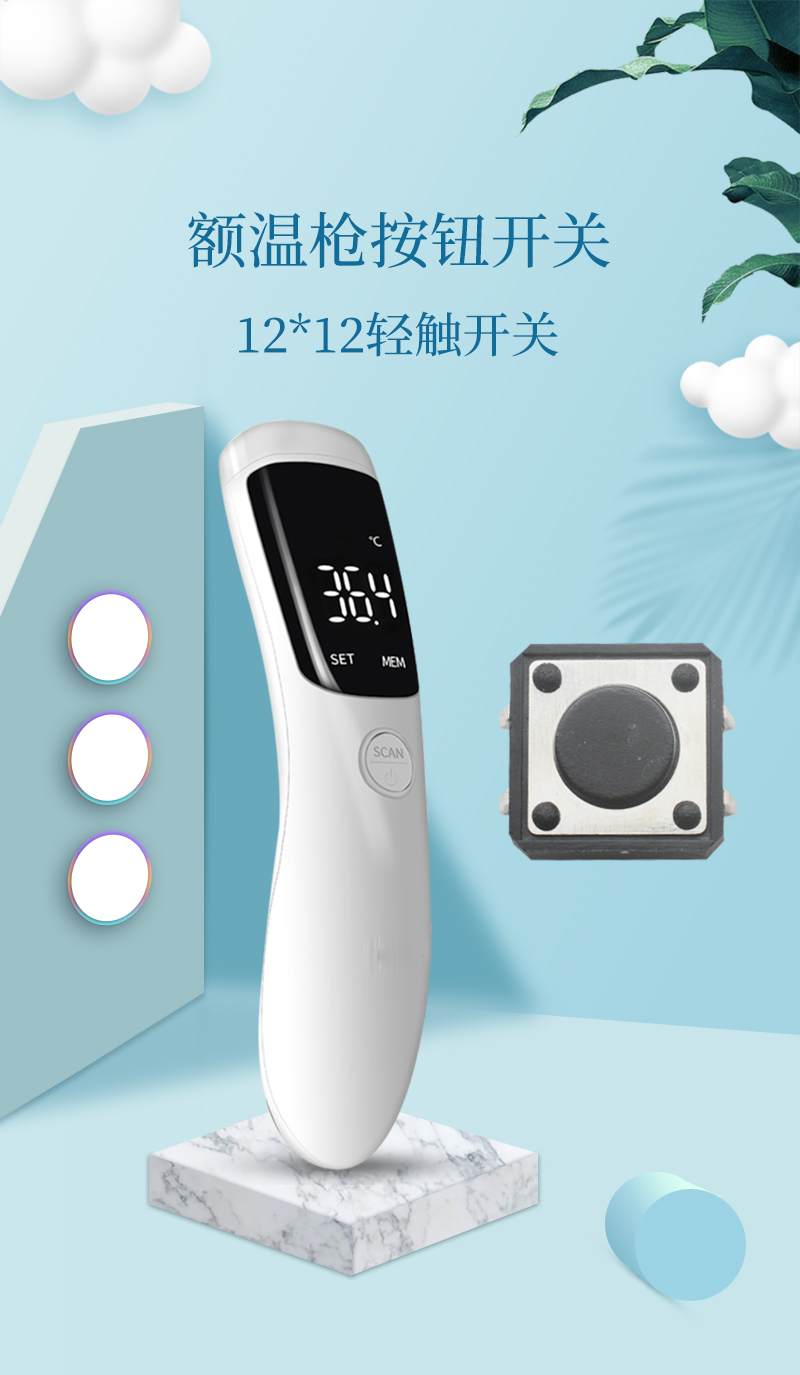

10.医疗器材：血压计、额体温计、医院呼叫系统等。

11.其他：验钞笔、雷射笔等；

如何挑选优质的轻触开关方法

影响轻触开关质量的因素主要有：防护性、导通可靠性、可焊性、寿命、手感和生产工艺以及安装尺寸，等下面我们来看看在哪种情况下应该轻触开关。

1、生产工艺，有了配件之后最终影响品质的就是组装工艺，组装工艺要靠生产公司的管理能力、员工质量意识和品质保证能力等因素决定，不同保证能力出来的最终产品品质肯定不同，市场组装方法有人工和机器，机器组装成本低但产品品质低，人工组装成本高但品质也高。出厂检验的方法和项目也影响最终轻触开关的品质。

2、寿命和手感是轻触开关的行程和弹片的配合决定的，行程越短声音越轻寿命越长，行程越长则反之，在固定的弹片工艺情况下，主要看行程或声音决定轻触开关的寿命；其次，决定弹片寿命的关键因素还是冲压技术，日本台湾的冲压技术在国内已经很比较普及，所以在技术提升情况下，对材料的要求是否进口材料再降低，比如160gf弹片寿命在市场是主要有四种5万次左右（国产磷铜或比较落后的冲压技术）、10万次左右、20万次以上（不锈钢）。

3、导通可靠性关键影响因素是接触点的结构，因为轻触开关的功能是接触点和弹片进行接触导通，那么接触点的接触面越大越好，接触面由结构决定，市场上大概有三类结构，优劣顺序如下：大泡（火山口型）“O型接触”、开槽型“2点接触”、平泡型“1点接触”。

4、为引脚基材，轻触开关的引脚基材为黄铜或磷铜（低档次的为铁），为降低接触电阻，引脚基本上镀银处理，为银遇空气中的SO2气体会氧化，直接影响开关的可焊性和接触电阻，所以高品质的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行控制到位，市场上镀银优劣顺序如下：

镀银厚度：0.3um以上（后银）、0.2um（薄银）、0.1um（镀白）。

镀银工艺：基材预镀镍再镀银、基材预镀铜再镀银、基材直接镀银基材镀银后是否有进行保护剂处理或开关是否具备防尘防水功能非常关键，不然即使最好的镀银处理，开关也会被氧化。

寿命测试

可用手动或者一个小电机带动偏心开合开关，然后用计数器记录次数，测试贴片轻触开关开合的次数，直至损坏。一般进口弹片单面复银寿命为大于10万次，国产弹片寿命为5-7万次，不锈钢弹片大于50万次高寿命。寿命和手感由贴片轻触开关的行程和弹片的配合决定的，行程越短声音越轻其寿命越长，行程越长。反之亦然，在固定的弹片工艺情况下，主要看行程和声音决定轻触开关的寿命，其实决定弹片寿命的关键因素还是冲压技术。

性能耐久性测试

一、耐焊性试验：

1、可焊性试验:

方式：将焊接脚泡入锡池约2mm深，测试温度约为230±5℃，保持时间为3±0.5秒。

结果：所泡焊脚部分80%以上将被锡覆盖。

2、耐焊性试验：

方式：焊炉焊锡的温度控制在260±5℃，过炉焊接的保持在时间5±1秒于（基板）

手焊接的时候温度控制在350±30℃，时间为3±0.5秒但不能对焊接脚施加异常压力。

结果：开关无变形，能满足于电器性能。施加异常压力此项结果作废。

二、耐冷试验：

方式：在零下20±3℃温度环境中放置4天时间，再放在正常环境中，30分钟后进行测试。

结果：接触电阻、绝缘电阻均处在标准范围内，且无任何迹象显示开关性能损坏。

三、耐高温试验：

方式：温度在280±30℃的环境下，产品存放2—3分钟取出，待散热后测试其手感、电阻。

结果：电阻、克力回弹、外形等；均无任何损坏迹象显示。开关使用性能依旧无损如初

四、耐湿试验：

方式：在40±2℃ 90—95%RH环境中放4天时间，再放置在正常环境中，30分钟后进行测试。

结果：接触电阻、绝缘电阻均在标准范围内，且无任何迹象显示开关性能损坏。

五、温度交变试验

在不同温度环境中，循环五次后再置于正常环境中30分钟后进行测试；

开关属于被动元件中的一种，不能单独使用，只能与主动元件配合形成一套控制系统，它的作用才能得到发挥。常开轻触开关的工作原理：在工作时点按开关按钮可使开关接通，当松开按钮时开关既断开，其内部结构是靠金属弹片受力来实现通断的。常闭轻触开关的原理：在工作时点按开关按钮可使开关断开，当松开手时开关既接通。根据以上两种原理，可见此款开关有两种做法，可以根据我们本身产品性能要求来选择产品。根据工作原理来分析，可见此款产品也是有缺陷的，它是靠金属弹片受力来通断的，那么金属弹片一旦失去弹力产品就无法使用，所以说此款产品有寿命限制。

不同工艺制作的轻触开关对比

常规型轻触开关是由：冲压--注塑--清洗--装配--成型--检验等工序；

薄膜型轻触开关是由：丝印--模切--装配--检测等工艺；

薄膜轻触开关对生产车间的要求更高，需要无尘车间进行生产制作，同时对原材料的要求也比较严格因为是精密性的配件，所以耐久性要高，否则更换会比较麻烦。常规型的轻触开关对车间生产环境要求不高，可以人工手动制作。

参数介绍

1、工作温度范围Operating temperature range：-30℃to+85℃

2、额定电流Rating：50mA.12V DC

3、绝缘电阻Insulation resistance: 100MΩ min.100V DC

4、介电强度Dielectric strength: 250V AC for 1 min

5、接触电阻Contact resistance: 100m Ω max.

6、行程Travel: 0.25±0.05mm（硅胶行程 >1.0）

7、操作力度Operating fore:90gf/180gf /250gf/400gf

8、寿命Life time:1,000,000 cycles（依产品而定）
