电位器型号大全

电位器型号的命名规则：

     电位器型号的命名规则分为4部分，第一位的字母通常是W开头，第二个字母代表的是材料，第三个是代表分类，第四个是公司对产品的编号；下面列举下第二个字母材料代表的：H：合成碳膜；S：有机实心；N：无机实心；I：玻璃釉膜；X：线绕；J：金属膜；Y：氧化膜；D：导电塑料；F：复合膜；

第三个字母代表分类：G：高压类；H：组合类；B：片式类；W：螺杆预调类；Y：旋转预调类；J：单旋精密类；D：多旋精密类；M：直滑精密类；X：旋转低功率；Z：直滑精密类；P：旋转功率类；T：特殊类；

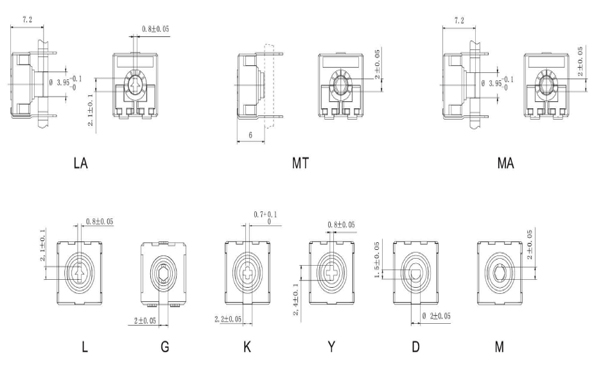

电位器柄孔的形状：

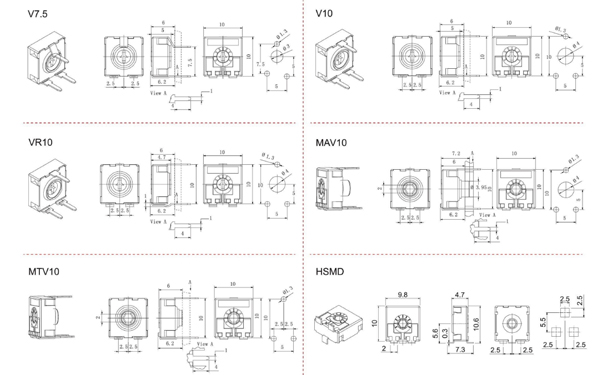

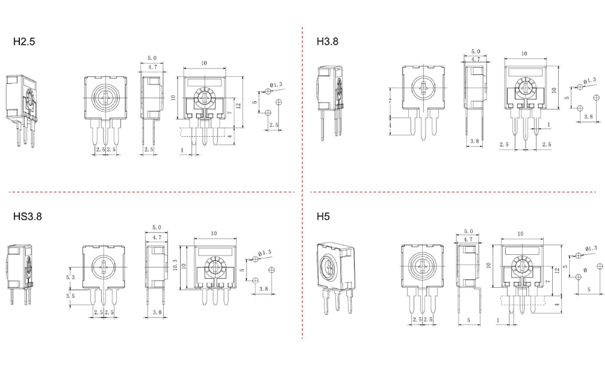

不同型号电位器安装方式：

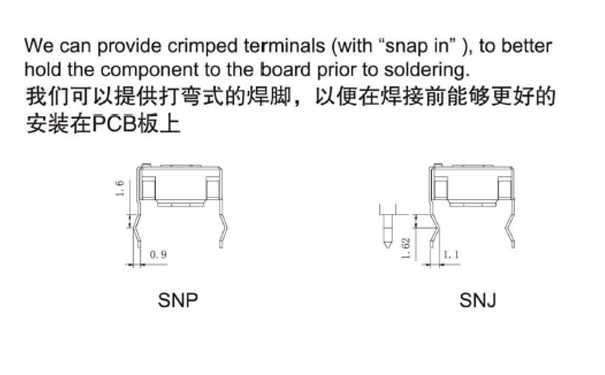

焊脚种类（SNP和SNJ）：

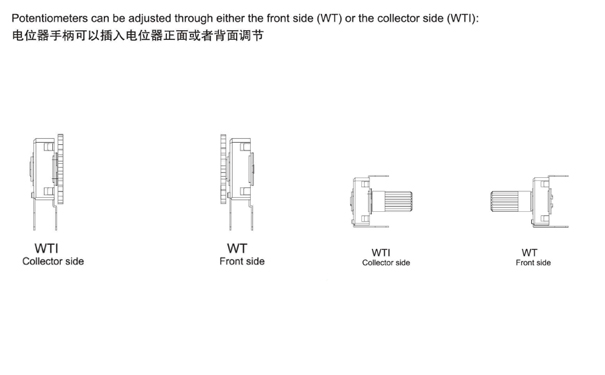

电位器手柄安装方式：

手柄可以插入正面或者背面调节

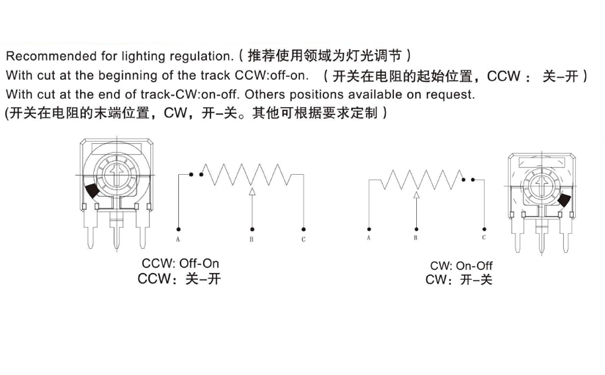

电位器开关功能介绍：

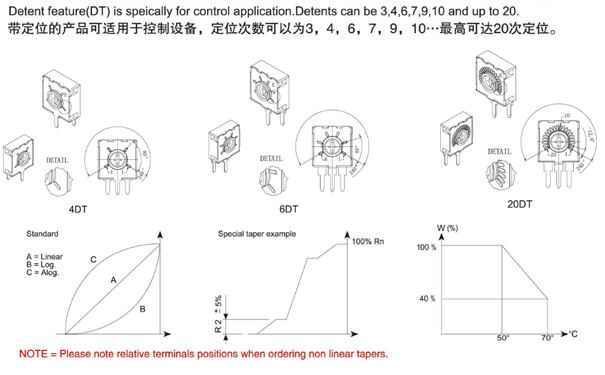

带定位功能：

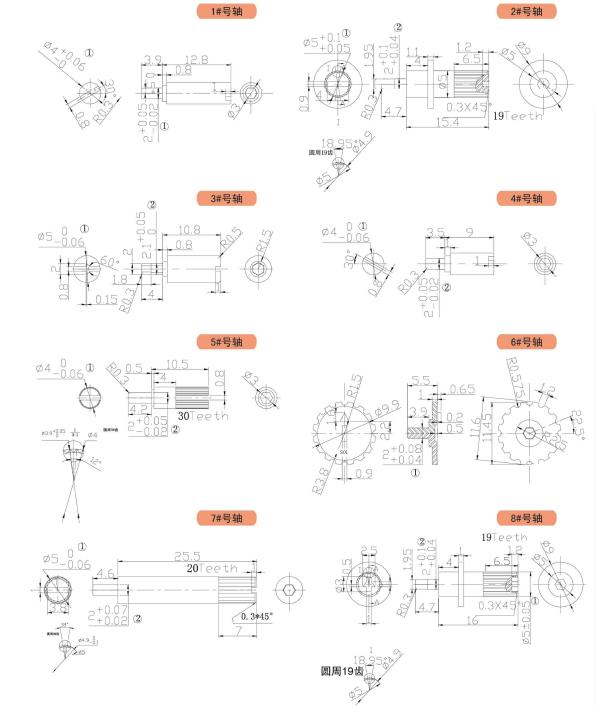

不同轴号的尺寸：

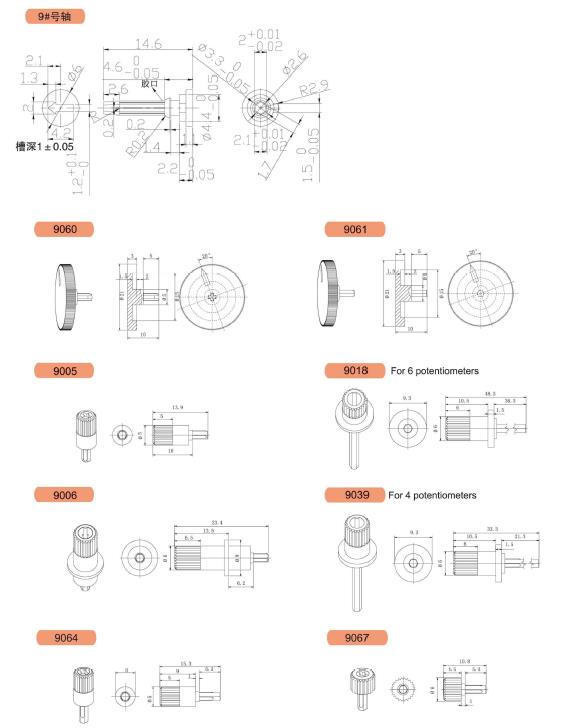

不同型号的电位器轴的细节部分：
