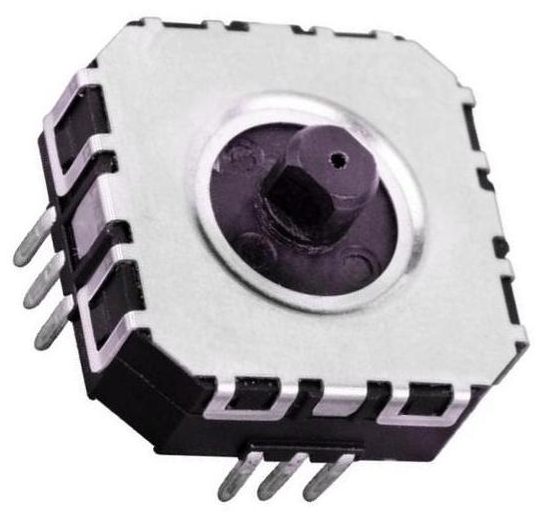

360°按键直角复位五向开关电气性能测试

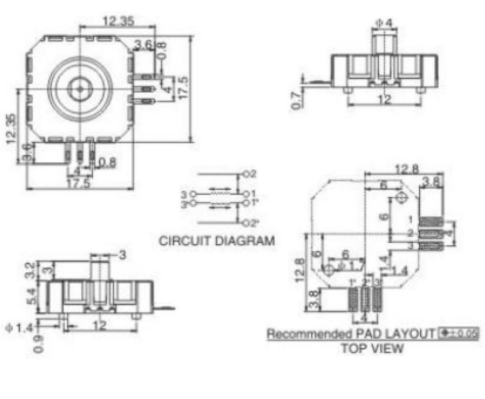

五向开关尺寸图

1、五向开关电气性能规格测试

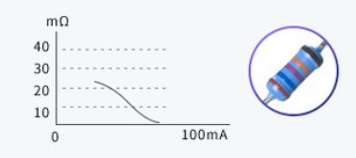

接触电阻测试：在微小电流（100mA）以下测试，要求必须达到30mΩ以下；

2、五向开关绝缘电阻测试

输/500V DC电压1分钟，按一下接触方法测试

（1）接触端子之间。

（2）胶座体与排脚之间；

要求必须达到100兆Ω

3、五向开关耐电压测试

输入AC 500V（50~60Hz）电压，1分钟感度电路为0.5mA，按以下接触方式测试

（1）排脚相互之间；

（2）排脚于外壳之间。

要求：没有绝缘破坏等异常。
