PNP、NPN 是什么

P 表示正、N 表示负。PNP 表示平时为高电位，信号到来时信号为负。NPN 表示平时为低电位，信号到来时信号为高电位输出。接近开关和光电开关只是检测电路不同输出相同。至于PLC 接线，一般用NPN 的较多。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC 的输入端。PLC 的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用 NPN），否则必须用继电器转换后输入。传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。传感器的 NPN 和 PNP 是根据输出晶体管的型号来的。NPN 的负载是接在正电源与集电极之间，而PNP 是接在集电极与负电源之间的。要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP 与 NPN 型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电频和低电频。NPN 输出是低电频 0，PNP 输出的是高电频

PNP 与 NPN 型传感器（开关型）分为六类：

1、NPN-NO（常开型）

2、NPN-NC（常闭型）

3、NPN-NC+NO（常开、常闭共有型）

4、PNP-NO（常开型）

5、PNP-NC（常闭型）

6、PNP-NC+NO（常开、常闭共有型）

PNP 与 NPN 型传感器一般有三条引出线，即电源线VCC、0V 线，out 信号输出线。

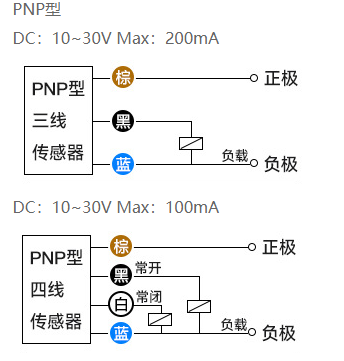

PNP类

PNP 是指当有信号触发时，信号输出线out 和电源线 VCC 连接，相当于输出高电平的电源线。对于 PNP-NO 型，在没有信号触发时，输出线是悬空的，就是 VCC 电源线和 out 线断开。有信号触发时，发出与 VCC 电源线相同的电压，也就是 out 线和电源线 VCC 连接，输出高电平 VCC。

对于 PNP-NC 型，在没有信号触发时，发出与VCC 电源线相同的电压，也就是out 线和电源线 VCC 连接，输出高电平 VCC。当有信号触发后，输出线是悬空的，就是 VCC 电源线和 out 线断开。对于 PNP-NC+NO 型，其实就是多出一个输出线OUT，根据需要取舍。

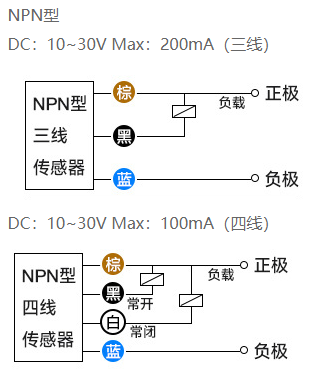

NPN类

NPN 是指当有信号触发时，信号输出线out 和 0v 线连接，相当于输出低电平，ov。对于 NPN-NO 型，在没有信号触发时，输出线是悬空的，就是0v 线和 out 线断开。有信号触发时，发出与 OV 相同的电压，也就是 out 线和 0V 线连接，输出输出低电平 OV。对于 NPN-NC 型，在没有信号触发时，发出与0V 线相同的电压，也就是out 线和 0V 线连接，输出低电平 0V。当有信号触发后，输出线是悬空的，就是0V 线和 out 线断开。对于 NPN-NC+NO 型，和 NPN-NC+NO 型类似，多出一个输出线 OUT，及两条信号反相的输出线，根据需要取舍
