自锁开关原理

自锁开关是开关里面一种类型，包含很多种款式的开关，带有自锁功能的开关，都可以属于自锁开关，主要表现为，在开关按钮第一次按时，开关接通并保持，即自锁，在开关按钮第二次按时，开关断开，同时开关按钮弹出来。比如常见的翘板开关，也属于自锁开关的范围，与自锁开关相反的就是复位开关。

自锁开关分类

1、带自锁的按键开关

大致结构如下图，多用于玩具和家用电器上，这种就是属于按一些开，松开后电路依旧保持在按下的那个时候，需要改变则在按一次。

2、自锁直键开关

带自锁功能的直键开关最为常见的就是厨房里面的油烟机，很多都使用直键开关，有清晰的反馈手感和按下后的位移，可以轻触知道现阶段是开了哪个开关的功能。

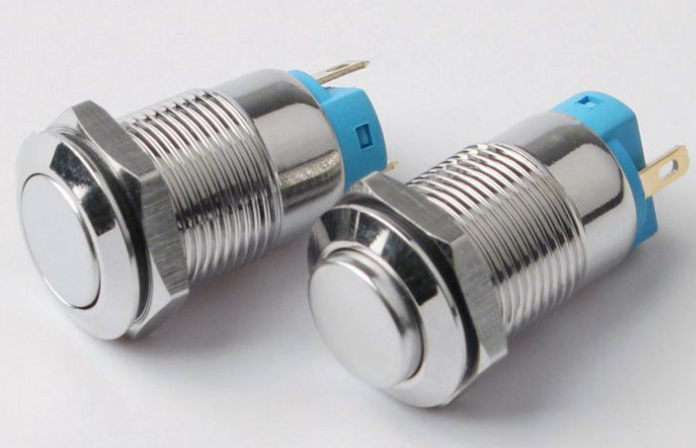

3、自锁金属按键开关

这个用在比较多的是一些机器面板上，第一是金属结构耐用，第二是手感好防水，第三能过大电流等优点。

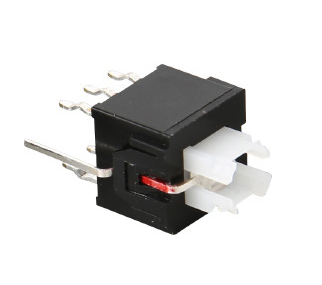

4、自锁轻触开关

这类自锁轻触开关大多都会带灯，用在比如像电视机和比较高级的饮水机这类的比较多。

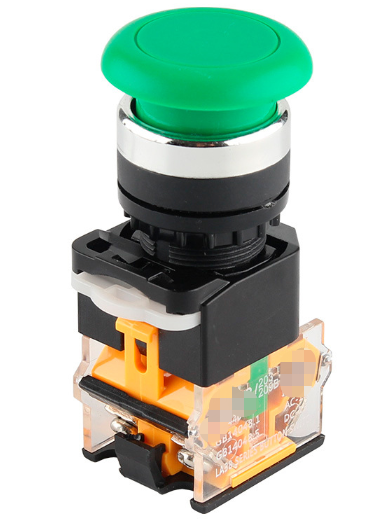

5、蘑菇头自锁按钮开关

这类开关用在各种电控箱上比较多，因为不少可以实现自锁，也可以实现复位，所以在需要多种状态的工业设备上最为常见。

自锁按钮开关如何接线

常规的自锁开关有三个脚或者是4个脚比较多，以4个脚的蘑菇头自锁按钮开关为例，讲解下自锁按钮开关怎么接线。

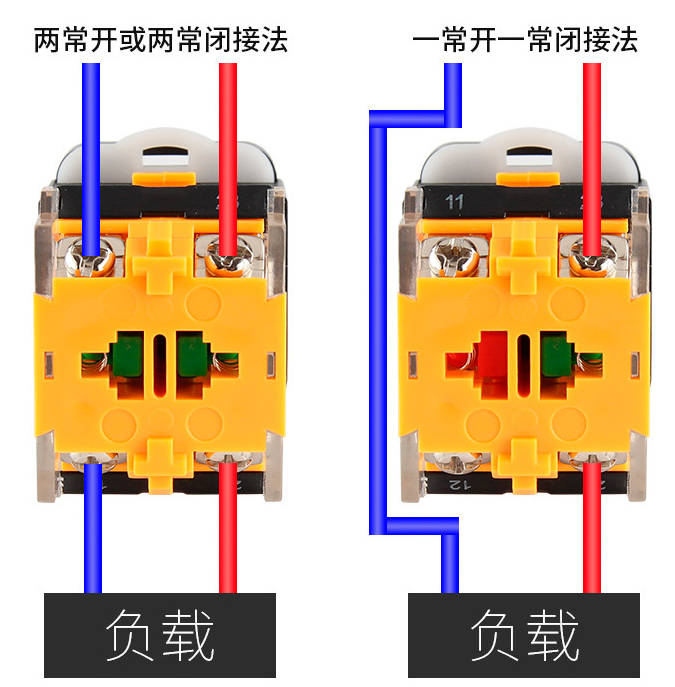

1、先看下按钮开关的接线端子部分的火线和零线位置，红色标注为火线，蓝色为零线

2、常规的可以2中解法，第一种是直连式，零线直连和火线直连到对应的接口，适合两常开或者两常闭的情况，第二种是单直连，就是火线直连到按钮上，但是零线错开不连接到按钮上，适合一常开一常闭的情况。

通过上文简述，可以了解到自锁按钮开关其实品类还是很丰富，应用范围也很广。
