圆形24v发光金属按钮开关厂家批发价格：10~20元/个；

此款按钮开关是高质感的金属外壳，可以作为设备的启动器，美观光亮，按压不变型，随开随按，防尘防水阻燃，高抗压性，多重保障保护，可以达到ip67和IK09，精选不锈钢原材料，抗压能力强，耐腐蚀，导电性能好，稳定耐用，推荐用于各种领域的产品做启闭作用的开关。

规格：有自动复位、自锁；带灯、无灯；螺丝脚、焊接脚；

引脚可以镀金或者镀银或者全铜，发光源是LED灯；

交流电的使用电压220V的最大负载输出电流是3A；电压110V的最大负载电流是4A；

直流电的使用电压220V的最大负载电流是0.2A；电压110V的最大负载电流是0.5A；电压48V的最大负载电流是2A；电压36V的最大负载电流是3A；电压24V的最大负载电流是3.5A；电压12V的最大负载电流是4A；

；

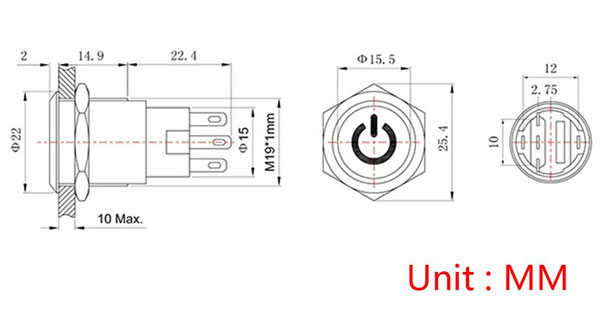

24v开关结构尺寸原理图：

注意事项：此款自锁按钮开关禁止直接负载开关电源，需要作为24v开关电源的开关的情况下，请提供对应型号的产品和我们这边的设计师对接；需要焊接的情况下，电洛铁与触角触碰，焊接温度不超过260摄氏度，焊接时间不超过3秒，以免烫坏内部结构，造成按钮失灵。如果需要镭射定制的品牌图案，请联系在线客服。

下面详解24v金属按钮开关电路接线办法：

方案一：带灯开关接常开NO，LED灯按下亮；

接线方式：（1）电源正极接公共端C；（2）常开端NO与LED“+”脚一起链接在设备正极上；（3）电源负极与LED“-”脚一起链接在设备负极上。

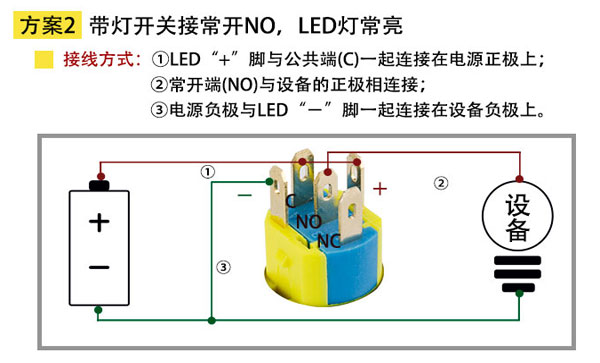

方案二：带灯开关接常开NO，LED灯常亮；

接线方式：（1）LED“+”脚与公共端C一起链接在电源正极上；（2）常开端NO与设备的正极向连接；（3）电源负极与LED“-”脚一起链接在设备负极上。

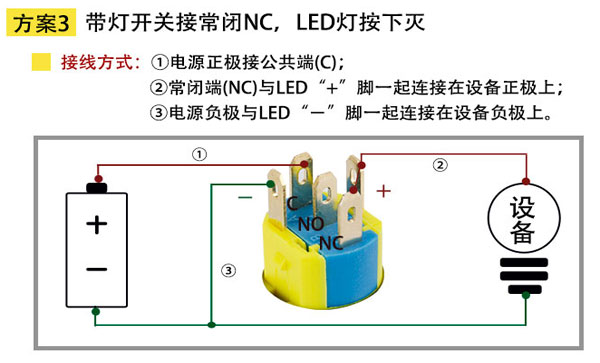

方案三：带灯开关接常闭NC，LED灯按下灭；

接线方式：（1）电源正极接公共端C；（2）常闭端NC与LED“+”脚 一起链接在设备正极上；（3）电源负极与LED“-”脚一起链接在设备负极上。

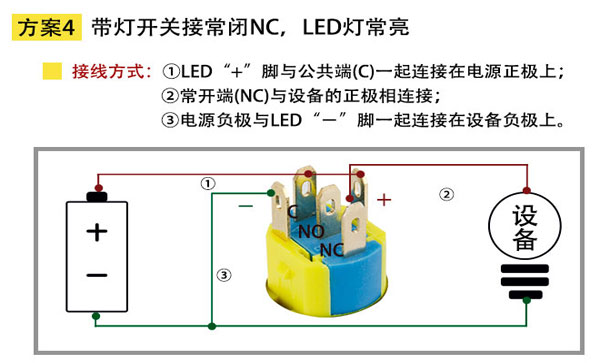

方案四：带灯开关接常闭NC，LED灯常亮；

接线方式：（1）LED“+”脚与公共端C一起连接在电源正极上；（2）常开端NC与设备的正极相连接；（3）电源负极与LED“-”脚一起链接在设备负极上。
