可调电位器厂家批发价格：0.8~2.5元/个；

电位器的款式种类比较多，价格区间也比较大，如果有详细的款式类型要求，可以直接联系客服询价；

全迴转角度：280°±5°；

迴转扭力：1~8mN·m；

止迴转强度：0.3N·m；

轴推拉强度：50N；

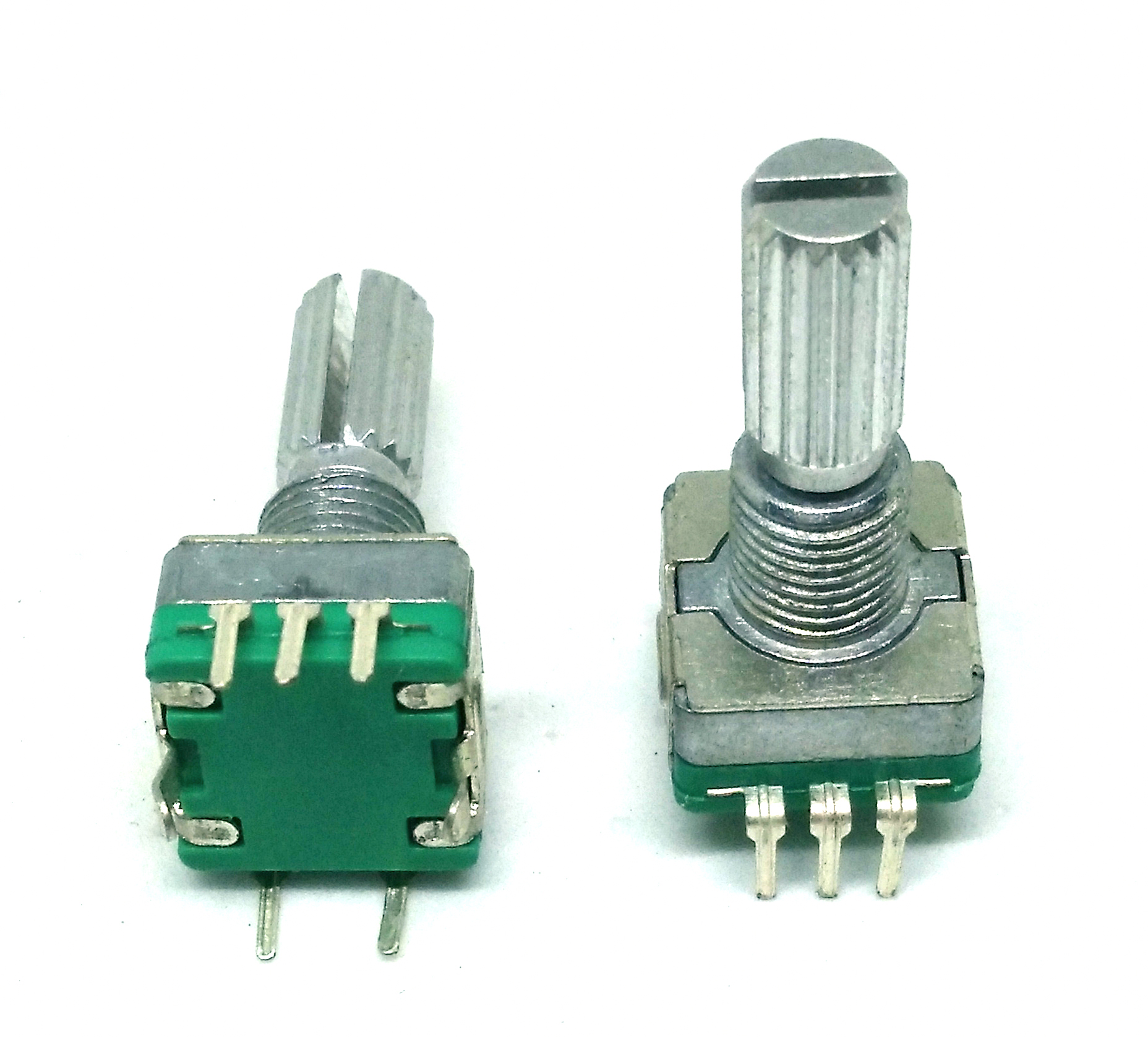

精密旋转单圈电位器：

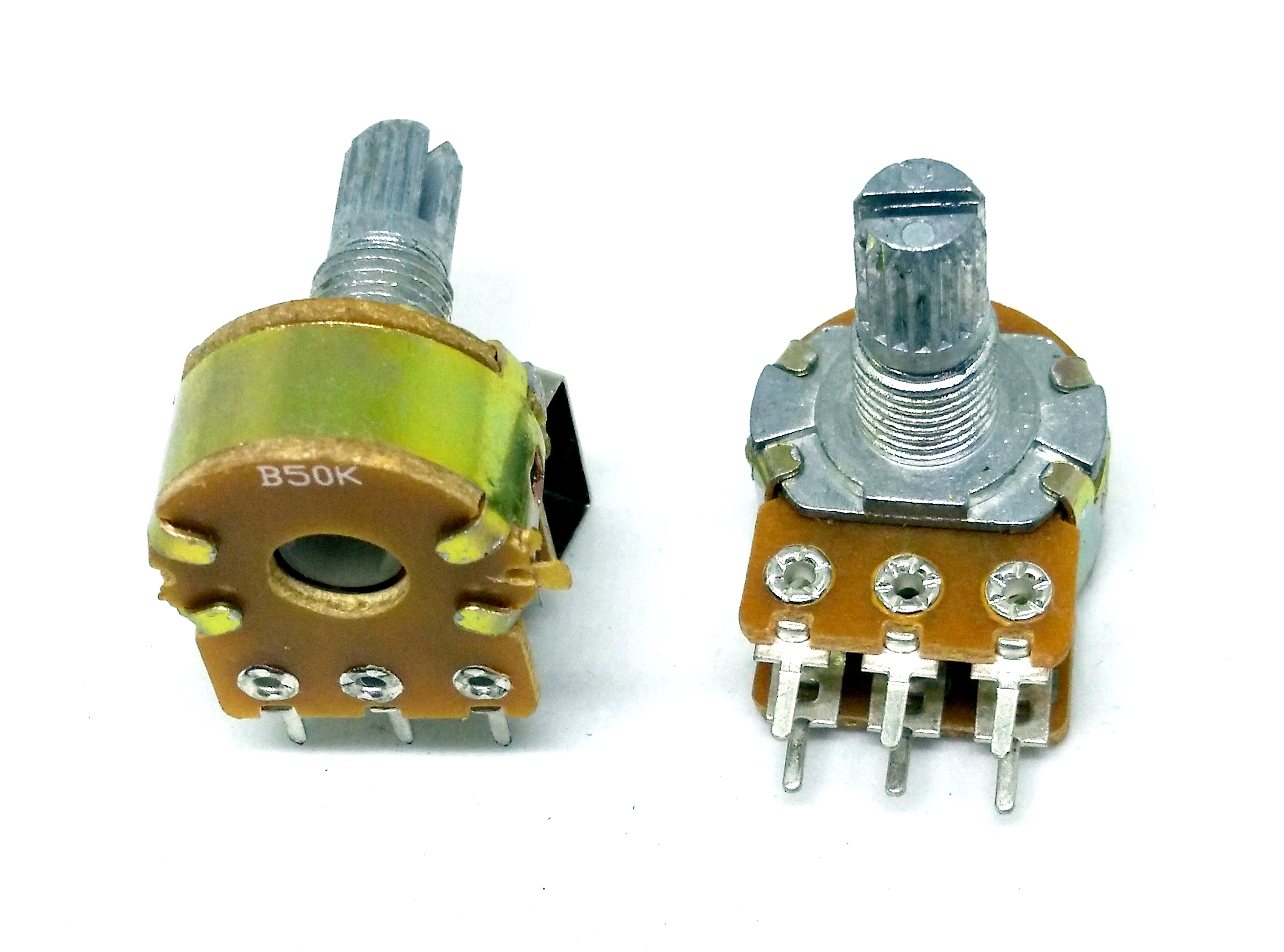

自动仪表精密多圈电源电位器：

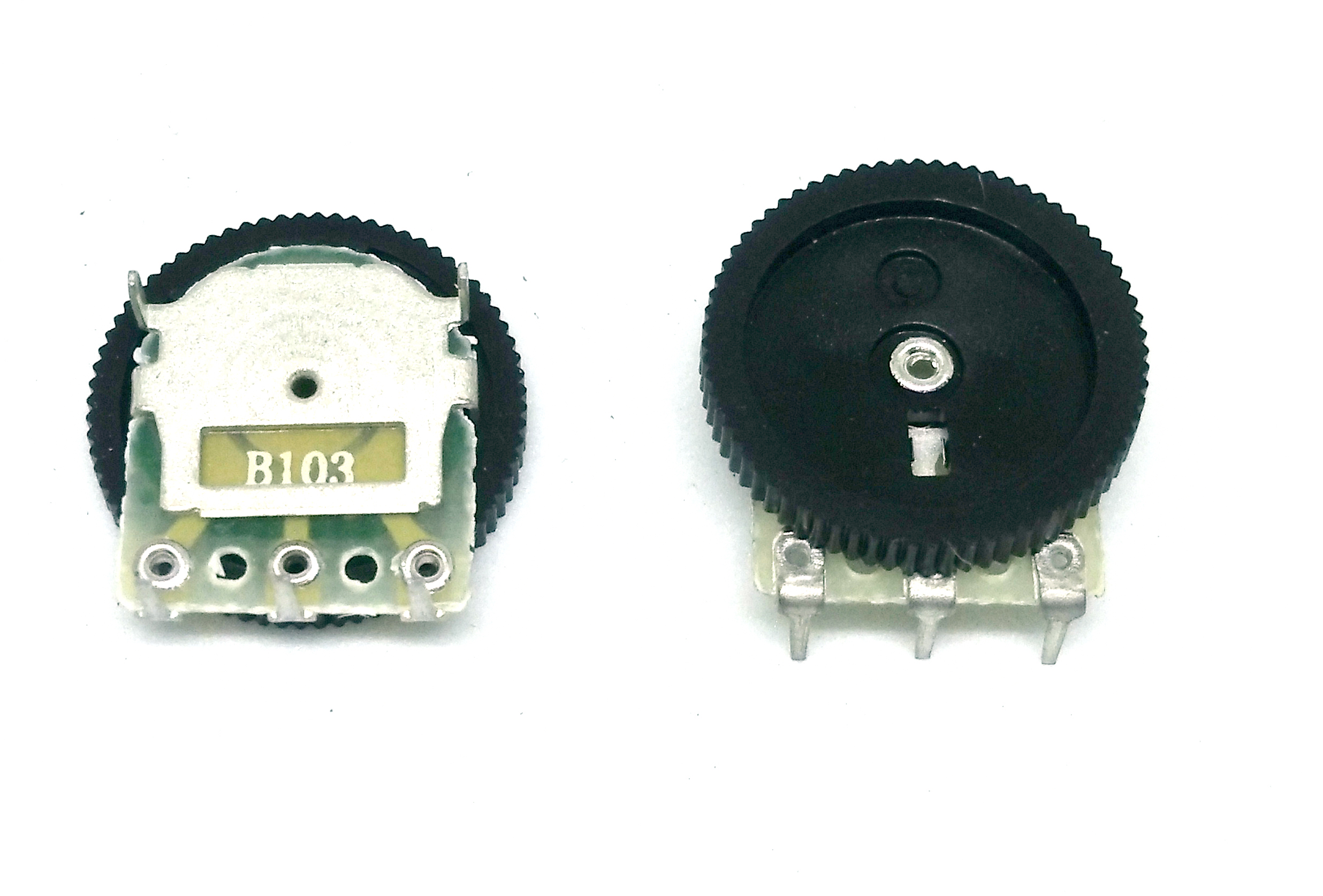

调音台可调拨轮电位器：

更多用于深圳电子品牌市场的对讲机和mp3调音机设备仪器和家用电器、多媒体医疗设备、通讯设备上面的选用。如果需要关注更多的其他产品，可以查看本王网站对应的频道。

可变电阻器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。可变电阻器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

可变电阻器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

单圈的电位器多用于音响的调音键和热水器电源开关调整温度上，多圈的精密电位器用于数字医疗设备上比较多，拨轮的电位器用在MP3、阅读电子书以及收音机这类电子器材比较多，常见的电位器引脚以三个居多，类别不同，可能有所差异，根据厂家生产的设计图为准。

广东常见的电位器系列：

1、旋转式单联：这是圆形始构的电位器，它有一根金属转柄，此柄长短在不同电阻器中不同，有的很长，有的则相当短。转柄可以在左右一定角度内旋转。但是不能360度转动。这种电位器通常是3根引脚，有的是4根引脚，第4根引脚是接外壳的引脚（接地引脚），在电路中用来接地线，以消除调整电阻器时人体带来的干拢。

2、直滑式单联： 这是长方形结构的电位器。它有一根垂直向上的操纵柄，此柄只能直线滑动而不能转动，它的引脚片在下部。

3、旋转式双联：旋转编码器它与旋转式单联电位器相近，但是它有两个单联电阻器，每个单联电位器特性相同。用一根转柄控制两个单联电阻器的组织调整，每个单联电位器各有3根引脚。

4、直滑式双联：它与直滑式单联电位器相近，它由两个单联电阻器组成，用一根转柄控制两个单联电位器的组织调整，每个单联电位器各有3根引脚。

5、直滑式贴片式：直滑式贴片式电位器没有引脚，他与普通电位器相比体积小很多，主要用在一些体积很小的电子电器中。

6、旋转式贴片式：旋转式贴片式电位器与普通旋转式电位器一样，通过旋转调节来改交电阻值。

7、线绕多圈：这种电位器的结构与普通电位器不同，它所能承受的功率比较庞大，而且调节阻值时还可以大于360读转动。

8、精密电位器：精密电位器的调整精度高，常用在一些精密电路中。

9、带开关小型电位器：常用于引来那个控制器，它附有一个电源开关，在电位器刚开始转动时，先接通电位器中的开关触电点，再转动时才进行电位器的调整。这种带开关的电位器也有很多种，例如收音机中的音量电位器以及一些体积更大的旋转式电位器中的开关。附有开关的电位器引脚比普通电位器多出两根，这两根引脚是电源开关的触点引脚。

10、数字电位器：数控可编程电阻器，是一种代替传统机械电位器（模拟电位器）的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器由数字输入控制，产生一个模拟量的输出。依据数字电位器的不同，抽头电流最大值可以从几百微安到几个毫安。数字电位器采用数控方式调节电阻值的，具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点，可在许多领域取代机械电位器。

11、碳膜电位器：马蹄形的纸胶板上涂上一层碳膜制成。其阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

电位器的制造参数说明：

1、标称阻值、零位电阻和额定功率

标称阻值属于在电位器有明显标注的阻值，也就是电位器两定片端之间的阻值；零位电阻指电位器的最小阻值，即动片端与任一定片端之间最小阻值;电位器额定功率指在交、直流电路中，当大气压为87~107 kPa时，在规定的额定温度下长期连续负荷所允许消耗的最大功率。

2、电位器的阻值变化特性

电位器的阻值变化特性是指电位器的阻值随着活动触点移动的长短或转轴转动的角度变化的关系，即阻值输出函数线性特性。常用有3种：（1）指数式（Z型）；（2）对数式（D型）；（3）线性式（X型）。

3、电位器的分辨率

传感器上的电阻器的分辨率又称电位器的分辨力，对于绕线电位器来讲，当动接点每移动一圈时，电位器的输出电压变化量与输出电压的比值为分辨率。而对于直线式绕线电位器，其理论分辨率为绕线总匝数的倒数，并以百分数表示。电位器的总匝数越多，分辨率越高。

4、电位器的动噪声

电位器的动噪声是指当电位器在外加电压作用下，其动接触点在电阻体上滑动时，所产生的电噪声。动噪声是滑动噪声的主要参数，其大小与转轴速度、接触点和电阻体之间的接触电阻、电阻体的电阻率不均匀变化、动接触点的数目以及外加电压的大小有关。

电位器如何接线：

设备有3个脚 ，1脚接地， 2脚接输出， 3脚接信号输入！1脚3脚一样可以不区分！！

一般的电位器，中间的是动片，所以测量电阻的话，接1、3脚，测的是总电阻，动片动不动，阻值都不会变；

接1、2，阻值会从顺时针方向变大（动片动的话）；

 接2、3就是反的！

双联电位器的接法

6个脚叫双联电位器，就是2个单联做在一起了！

8脚电位器

8脚电位器应该是带了一个开关，一般在汽车音响上用的教多。

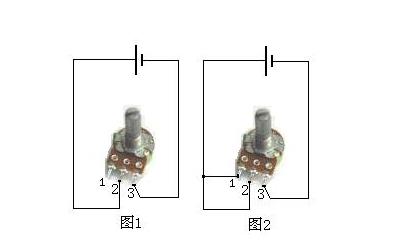

供电状态下电阻器的接法电路图：

电位器焊接注意事项:

1、电阻体大多采用多碳酸类的合成树脂制成，应避免与以下物品接触：氨水，其它胺类，碱水溶液，芳香族碳氢化合物，酮类，脂类的碳氢化合物，强烈化学品（酸碱值过高）等，否则会影响其性能。

2、端子在焊接时应避免使用水容性助焊剂，否则将助长金属氧化与材料发霉；避免使用劣质焊剂，焊锡不良可能造成上锡困难，导致接触不良或者断路。

3、端子在焊接时若焊接温度过高或时间过长可能导致对电位器的损坏。插脚式端子焊接时应在235℃±5℃，3秒钟内完成，焊接应离电位器本体1.5MM以上，焊接时勿使用焊锡流穿线路板；焊线式端子焊接时应在350℃±10℃，3秒钟内完成。且端子应避免重压，否则易造成接触不良。

4、焊接时，松香（助焊剂）进入印刷机板之高度调整恰当，应避免助焊剂侵入电位器内部，否则将造成电刷与电阻体接触不良，产生INT，杂音不良现象。

5、最好应用于电压调整结构，且接线方式宜选择“1”脚接地；应避免使用电流调整式结构，因为电阻与接触片间的接触电阻不利于大电流的通过。

6、表面应避免结露或有水滴存在，避免在潮湿地方使用，以防止绝缘劣化或造成短路。

7、安装“旋转型”电位器在固定螺母时，强度不宜过紧,以避免破坏螺牙或转动不良等;安装“铁壳直滑式”电位器时,避免使用过长螺钉,否则有可能妨碍滑柄的运动,甚至直接损坏电位器本身。

8、在套上旋钮的过程中，所用推力不能过大（不能超过《规格书》中轴的推拉力的参数指标），否则将可能造成对电位器的损坏。

9、回转操作力（旋转或滑动）会随温度的升高而变轻，随温度降低而变紧。若在低温环境下使用时需说明，以便采用特制的耐低温油脂。

10、轴或滑柄使用设计时应尽量越短越好。轴或滑柄长度越短手感越好且稳定。反之越长晃动越大，手感易发生变化。

11、碳膜的功率能承受周围的温度为70℃，当使用温度高于70℃时可能会丧失其功率。
