一、PCB是什么材料

随着电子技术的发展，现代化生产和大规模生产的需求促使电路板制造技术已经成为电子制造工业中的重要组成部分。PCB（Printed Circuit Board）即印刷电路板，是用印刷技术精细制作的电路板，用于支持和连通电子元件，是一种具有高精度、高效率的制造方式，广泛应用于电子产品中。

二、PCB的材料成分

PCB的主要材料成分是基材、导电层和表面保护层。基材是一个电气绝缘材料，它的作用是支撑电路板，同时保护电路板，减少电路板的机械损伤。常用的基材材料包括玻璃纤维、环氧树脂、聚酰亚胺等。导电层是电路板上的电路组成部分，材料通常是铜箔，通过印刷、铺敷等方式将铜箔附着在基材表面形成所需的导电线路。表面保护层形式多样，常见的有油墨、喷漆和覆膜等，用于保护电路板表面免受腐蚀、磨损和温度等因素的影响。

三、基材的选择

基材是电路板的重要组成部分，影响着电路板的性能和质量。不同的基材具有不同的物理、力学和电学性质，适用于不同的电子产品。在基材的选择时，需要考虑材料的温度系数、阻抗、耐水、耐化学腐蚀等性能，以及成本、可生产性和环保等方面的因素。

玻璃纤维是一种常见的基材，它有较好的机械强度和电学性能，可承受高温和高频率的应用环境。另外，聚酰亚胺基材也是一种常用的基材，它具有高温度、高电性能和高精度的特点，常被用于射频电路和高标清视频电路的应用中。

四、导电层的制备

铜箔是用于制作导电层的常见材料。制备导电层的方法多样，其中最常见的是铜箔覆盖法。这种方法将铜箔附着在基材表面，然后用化学蚀刻的方式除去不需要的部分。铜箔的厚度一般在10μm～80μm之间，厚度的不同会影响电路板性能的稳定性和可靠性。同时，铜箔的厚度还可能影响印刷电路板的成本和生产效率。

另外，铜箔铺敷法也是一种发展较快的技术，它将铜箔铺敷在基材表面，经过化学光刻技术进行蚀刻。铜箔铺敷法不仅可以制作复杂的电路板，还可以制作三维电路板。

五、表面保护层的作用

表面保护层是电路板的重要组成部分，在制造过程中可以保护电路板不受到损伤，提高电路板的可靠性和使用寿命。常见的表面保护层材料有喷漆、油墨和覆膜等。

喷漆是一种快速制作电路板的方法，可以节省生产时间和成本。油墨具有防锈、抗腐蚀、导电、绝缘和抗磨损等优点，应用较为广泛。覆膜是一种将一层薄膜覆盖在电路板表面的方法，可起到保护和隔离电路板的作用。

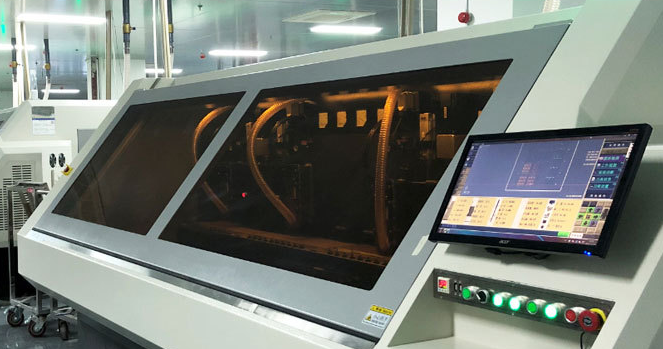

PCB板制作是电子工程中的一种非常重要的工艺，它关乎着整个电子系统的稳定性、可靠性以及寿命等重要参数。在本篇文章中，将以具体的步骤来介绍PCB板制作的工艺流程。

材料准备

在PCB板制作前，需要准备一些基础材料，包括铝基板、铜箔、光敏涂层、化学药品等。这些材料的质量和使用方式直接关系着后续制作的效果和质量，因此在准备过程中要特别注意。

图形设计

PCB板制作是通过图形化的方式来完成的，因此需要先通过电脑软件进行PCB板的图形设计。这些设计包括电路元件安排、电路导线设计等，都需要高度的技术储备和经验，以确保实际制作的PCB板能够完全符合设计要求。

图形输出

在完成PCB板的设计之后，需要通过电脑输出这些图形化信息，通常采取的方式是将这些信息刻在光敏涂层上，以便在制作过程中进行光刻的操作。在输出过程中，需要注意输出质量和正确性，以免造成实际操作时的差错。

光刻制作

当获得光敏涂层后，需要将已经输出的图形信息通过光刻制作的方式刻在铜箔上。这个步骤是实际制作过程中的核心，其精度和稳定性将直接决定PCB板的质量和使用寿命。在光刻制作过程中，需要掌握一定的物理化学知识，通常需要采取真空吸附、光刻曝光、显影等方式来完成。

电路切割

在刻出图形后，需要通过电路切割的方式来将多余的铜箔切去，以便进行电路布线。这个过程需要使用特殊的切割工具，需要对电路布线有足够的认知理解，在切割过程中需要防止损坏电路元件或是形状不规则的情况出现。

喷锡制作

最后，在完成电路布线之后，需要通过喷锡的方式来完成PCB板制作的最后一步。喷锡技术的完成将使得整个电路板具有较高的导电性能，同时还能起到保护电路的作用。在喷锡过程中，要控制好喷锡的均匀性和厚度，以确保PCB板具有稳定的品质。

PCB板制作是一个非常重要的工艺过程，整个过程中涉及的知识点相当丰富。这些知识点包括电路设计、物理化学、电路布线、电路元件的选择和使用等，需要操作人员具有深厚的知识储备和实践经验。在操作过程中，还需要注意质量控制、安全操作和环境保护等方面，以确保PCB板的制作具有高品质和可靠性。
