贴片轻触按键开关（贴片轻触开关引脚定义）

文章概览：

1、轻触开关是按一下接通电路，手松开后电路依然接通，再按一次电路断开；轻触按键是按下去接通电路，手松开电路就断开。

2、一般的四角键控开关，其实只有一对接点。它的脚是扁平的铜片，相邻的两脚是一对，对面的相邻两脚与这边是对应相通的。焊接的时候仔细对比一下电路，很容易分辨的。

3、手工一个个焊。插脚的波峰焊。贴片的回流焊。

4、一般四角按键开关跟平时用的轻触开关和六脚开关是一个类型的东西。四脚按键开关不能够自锁但是每当按下去一次的时候，信号就会发生一次跳变。而未按下时只有两组引脚连接，按下之后就会出现4个引脚连接在一起。

5、串联即可。轻触开关的原理比较简单，在按下轻触开关的按钮时候，弹片就会因为受到弹力作用而发生形变并向下接触焊片，并成功的使开关里的四个引脚相接通，从而实现电路的接通。

6、将固定开关位置的引脚连接到需要固定位置的部分，例如中断电路或电源等。轻触开关即可实现控制开关状态的切换。好坏测量方法：使用万用表测试开关引脚之间的连通性。

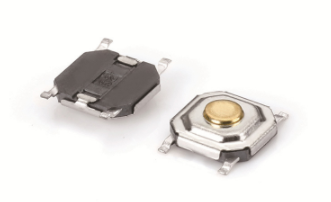

贴片轻触按键开关

1、贴片的轻触开关，主要是从他焊接的方式不一样来区别，分为贴片轻触开关和直插轻触开关，贴片轻触开关主要是用贴片机来焊接。

2、贴片轻触开关可用于操控照明灯和排风扇等小功率家用电器。很多人对贴片轻触开结构和应用范围不了解，仅供大家参考。

3、贴片轻触开关与插件轻触开关是电子元器件中常用的开关类型之一。它们的区别在于安装方式和应用场景。贴片轻触开关贴片轻触开关是一种表面贴装技术（Surface Mount Technology，SMT）的元器件，安装时直接焊接在PCB板上。

4、轻触开关就是一种电子开关，属于电子元器件类。那么这种轻触开关规格有哪些呢？下面，我们通过一些简单的介绍，来对其进行一些简单的了解。

5、轻触开关主要规格有侧插式、贴片式、插件式等，另外还有8*8系列防水轻触开关、6*6系列防水轻触开关、10*10系列防水轻触开关以及12*12系列防水轻触开关，不同规格的轻触开关，其型号系列也大不一样。

6、如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。

1、四引脚按键开关封装参数：2×4系列结构有：小贝贝开关/2×4×5。3×3系列：H=0.35/0.7/5/0。3×6系列：结构有：3×6×5红头、白头。3×6×3和3×6×5插脚、贴片、带支架、侧按。

2、贴片速度：以1608片状元件测试CPH贴装率不小于标称的IPC9850速度的60%，或SPC速度不大于标称速度的2倍。飞片率不大于3%。操作系统检查，各种指示灯、按键、操作手柄外观完整，操作、显示正常。

3、贴片开关的按键的力度(actuating force)通常范围250g的，但可根据要求订做轻克力和重克力的，轻克力可以做到100g，重克力的可以达到300g。

1、电磁炉采用的轻触开关大部分是6*6*5的，也就是长6宽6高5，高是贴PCB板面那里算起，一般都是尺寸代表型号。

2、密封型直插式轻触开关采用密封结构，引脚为直插式，故为密封性直插式轻触开关。防尘、防水能力很强，在空调、洗衣机等家电设备中应用广泛。

3、所以它的规格型号也与它的工作模式是分不开的。轻触开关规格大概分为环保耐高温、贴片式、插件式、侧插式这几种，它们在规格在上各有不同，这也就导致了它们在其它方面的不同。

4、这很难说的，一般家用电磁炉采用的轻触开关都为6*6*X，前面两个6为长和宽，X为高度，一般情况下X为5，根据机型来定的。

5、电磁炉微动开关尺寸根据不同款式也会有不同是尺寸标准是6x6x5 ，非标有6x6x7 6x6x10等。

6、就像我们轻触开关厂家的型号：YX－1101，如果是YX－1101F，就是防水轻触开关，就是带防水功能的轻触开关。
