隔离开关（Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”的开关器件，无灭弧功能。它本身的工作原理及结构比较简单，但由于使用量大，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关是一种非常实用的电气设备，它能够在电路中起到重要的作用。在实际应用中，隔离开关通常安装在电路的入口处或出口处，以便在需要时可以快速切断电路。当需要进行检修或维护工作时，可以先将隔离开关打开，然后切断电源，这样就可以安全地进行工作了。

除了在电力系统中使用外，隔离开关还广泛应用于其他领域。例如，在汽车制造业中，隔离开关被用来控制车辆的各种电气设备；在航空航天领域中，隔离开关则被用来控制飞机和航天器的电气系统。

隔离开关的工作原理和结构

1. 外壳：一般由绝缘材料制成，以确保电路的安全隔离。外壳具有良好的绝缘性能，能够有效地防止电流泄漏和触电事故的发生。

2. 操作杆：是用来控制隔离开关状态的部件。通过操作杆的操作，可以控制隔离开关的开合状态。

需要注意的是，由于隔离开关没有灭弧能力，只能在没有负荷电流的情况下分、合电路。即使在运行电流情况下，隔离开关也不能带载拉闸。因此，隔离开关一般不带灭弧罩，即使有灭弧罩也是非常简单类型，对强大的短路电流电弧完全无法抵御。

此外，隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。同时，也可以用来操作一些小电流的电路。

在实际应用中，隔离开关通常安装在电路的入口处或出口处，以便在需要时可以快速切断电路。当需要进行检修或维护工作时，可以先将隔离开关打开，然后切断电源，这样就可以安全地进行工作了。

除了在电力系统中使用外，隔离开关还广泛应用于其他领域。例如，在汽车制造业中，隔离开关被用来控制车辆的各种电气设备；在航空航天领域中，隔离开关则被用来控制飞机和航天器的电气系统。

隔离开关的主要作用

隔离开关，也叫断路开关，是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”的无灭弧功能的开关器件。在结构上，它没有特殊的灭弧装置，因此不允许用它带负载进行拉闸或合闸操作。

其主要的功能是提供一个明显的断开点，将电源与设备分离，以保证检修人员的人身安全。在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内耐受短路电流的通过。此外，隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

实际应用中，隔离开关常装设在断路器前端，用于断路器跳闸断开后，拉开隔离开关断开电源，形成明确的断开点，以进行断路器的检修或维护。所以隔离开关即是电气回路断路器停电后脱离电力系统的执行机构，也是该系统进行检维修的安全保障措施。然而在实际运行中，带负荷操作隔离开关事故是送配电设施运行中最危险的运行操作事故之一，所以严格执行操作票制度和操作监护制度是避免类似事故的最有效的方法。

隔离开关和断路器区别

1.功能：

隔离开关：主要用于电力系统间的隔离作用，即形成一个明显的电路断开点。它没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作。

断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流。断路器不但能操作负荷电流，还能操作故障（短路）电流。

2. 结构与外观：

隔离开关：结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。

断路器：有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。

3. 应用：

在实际运行中，隔离开关常装设在断路器前端，用于断路器跳闸断开后，拉开隔离开关断开电源，形成明确的断开点，以进行断路器的检修或维护。

4. 安全性：

带负荷操作隔离开关事故是送配电设施运行中最危险的运行操作事故之一，所以严格执行操作票制度和操作监护制度是避免类似事故的最有效的方法。

综上所述，隔离开关主要用于隔离电路，不具备过流保护功能，而断路器则具备过流保护功能，可以用来切断大电流。在实际应用中，两者经常配合使用，确保电力系统的安全稳定运行。

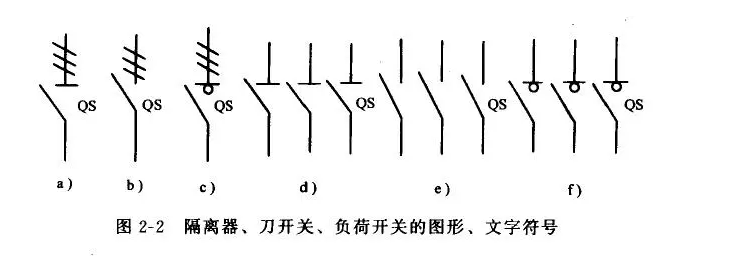

隔离开关符号及图形

隔离开关按刀闸运动方式分类可分为以下三种

1.水平旋转式：刀闸做水平旋转运动。

2.垂直旋转式：刀闸做垂直旋转运动。

3.插入式：刀闸做直线插入运动。
