稳压电源电路原理

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。

- 电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

- 整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

- 滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容 C满足RL-C=（3~5）T/2，

- 稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

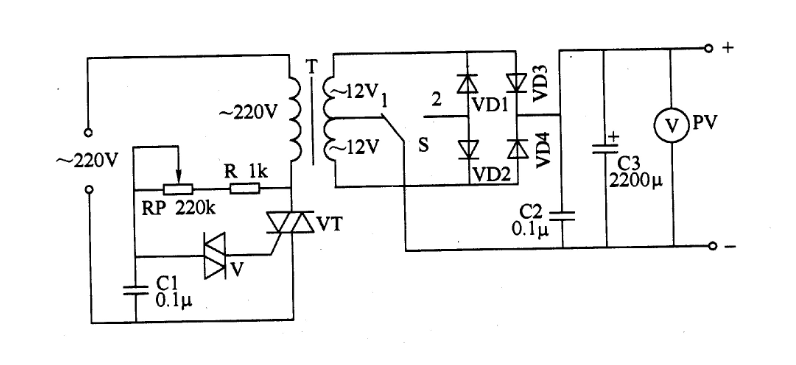

可调稳压电源电路图

稳压电源电路设计

稳压电源电路的设计需要依据具体的应用场景和需求来定制，其中涉及了电子元器件的选择、电路原理图的绘制、参数的计算等多个环节。

设计步骤如下：

1. 确定输出电压和输出电流：根据应用需求确定稳压电源的输出电压和输出电流。

2. 选择元器件：元器件的选择是电路设计的重要环节，其中包括电源变压器、整流桥、滤波电容、稳压器等关键元件。

3. 绘制电路原理图：根据所选元器件，按照电路设计原理绘制出电路原理图。

4. 计算元器件参数：根据电路原理图，计算出各元器件的参数值，如电容的电容值等。

5. PCB布局设计：将电路原理图转化为实际的PCB布局设计。

6. 打样和调试：完成PCB布局设计后，制作电路板并进行打样，然后进行电路功能测试和调试。

在设计过程中，可以参考一些专业的电子书籍和视频教程，这些资源通常会详细介绍电路设计的各个环节，并提供实用的设计技巧和经验。同时，也可以借鉴一些典型的稳压电源电路设计案例，以帮助理解稳压电源电路设计的工作原理和方法。

串联稳压电源电路

串联稳压电源电路的原理是将调整管与稳压电路负载串联，因此被称为串联稳压电路。由于直流输出电压的稳定是通过调整管集电极与发射极之间的电压降自动调整实现的，所以也被称为串联调整型稳压电路。

在串联稳压电源中，晶体管 T1 作为调整管，其作用是控制输出电压。当输出电压增加时，基极-发射极电压降低，因为晶体管 T1 导通减少。由于 T1 传导较少，它会降低输出电压，从而保持输出电压恒定。当输出电压降低时，基极-发射极电压升高，因为晶体管 T1 导通更多。

此外，串联稳压器还包含比较放大器T2和取样电路R3～R5等部分。整个控制过程是一个负反馈过程，所以这样的稳压电源叫串联负反馈稳压电源。

串联稳压电源具有高效率、宽范围的输出电压调节和高稳定性等优点，因此被广泛使用。
