rc延时电路

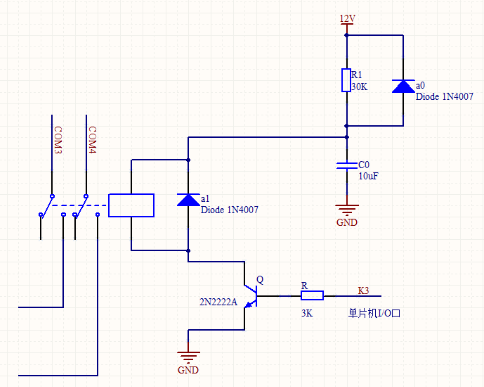

RC延时电路是一种简易实用的延时电路，它是由一个电容器和一个电阻器组成的。RC延时电路的工作原理是通过电容器的充电和放电来实现延时。RC延时电路的计算公式如下：

T = R × C

其中，T是延时时间，R是电阻值，C是电容值。

RC延时电路控制PMOS时间

RC延时电路可以用来控制PMOS管的开关时间。在具体应用中，例如电源的输出便是由PMOS的打开和关闭来控制的，实现缓启动就是让PMOS管的打开时间变得缓慢。一种常见的实现方式是在栅极和源极之间增加一个电容C1，使得PMOS的导通时间变得缓慢。导通的时间与R1、R2、C1的参数是强相关的。

死区时间设置方法：在MOS管的门级加上RC延时开启电路，而在电阻上并接二极管实现快速关断。这种方式可以实现上下管之间的死区控制。当CPU输出低电平有效时，电容器通过电阻放电，逻辑或门输入脚维持高电平，逻辑或门输出高电平， IPM输入仍然锁定。当电容放电完毕，或门输入脚变为低电平时逻辑输出才为低电平，IPM控制输入有效，因此，电容放电时间就是CPU控制输出到IPM控制输入有效的延时时间。

RC延时电路延时计算

RC延时电路的延时时间常数计算公式为：τ=RC，其中R为电阻，C为电容。延时时间t=RC×ln(V1-V0)/(V1-Vt)，其中V0为电容上的初始电压值，V1为电容最终可充到或放到的电压值，Vt为t时刻电容上的电压值。

RC延时电路怎么去掉

RC延时电路的原理是通过电容充电和放电的过程来实现的。当开关关闭时，电源通过电阻向电容充电，由于电容两端的电压不能瞬间改变，因此会在电路中产生延迟。当电容充满电后，电路达到稳定状态，开关打开，电容开始通过负载放电，直到电压降到零。

如果您想去掉RC延时电路，可以直接将电容短路或开路。但是需要注意的是，这样做可能会影响电路的正常工作。例如，在电机控制等应用中，RC延时电路用于实现三极管等开关器件的快速关断。在这种情况下，去掉RC延时电路可能会导致关断时间延长，从而影响电机的性能。

根据RC延时电路的计算公式，您还可以通过调整电阻和电容的值来改变延时时间。例如，增加电阻值或减小电容值可以使延时时间缩短。但同样需要注意，这些更改可能会对电路的其他性能产生影响。

去掉RC延时电路需要根据您的具体应用和需求来决定。在进行任何更改之前，最好先了解电路的工作机理和各元件的作用。

RC延时电路光耦

RC延时电路和光耦是两种不同的电子元件，它们各自有独特的功能和应用。

RC延时电路是一种常见的电子元件，主要作用是实现三极管的延迟导通。在电机控制等应用中，开关器件如三极管的关断速度要求非常快，但RC延时电路会导致关断时间延长。为了解决这个问题，可以采用快速泄放的RC延迟电路，这种电路引入了D3、D2、Q2、R4等元件，以提高关断速度。

光耦，也称为光隔离器或光耦合器，是在两个隔离电路之间传输电信号的电子元件。它的主要作用是将电信号从一个电路传输到另一个电路，同时实现电气隔离，确保微控制器不受其控制的高功率电路的影响。光耦的内部结构通常包括一个LED和一个光电晶体管，LED向光电晶体管发出红外光，从而实现电信号的传输。
