2Pin微动开关使用注意事项

焊接条件

开关上受到过度的焊接热量时，可能会损坏开关功能和接点，因此请务必按照以下条件进行作业。

手焊接的情况下，请使用带温度调节的电烙铁，电烙铁头部的温度应设定在350℃以下，并在3秒内完成作业，并注意作业中请勿在端子部上加力。

（各个端子的加热时间请间隔1秒以上）

如焊接的电烙铁的瓦特数殊超过60W,敬请联络详谈。

安装

安装时，为防止因叉式端子部的变形而导致接触可靠性下降，请务必与实机保持垂直，并制作可一边固定端子部一边插入的专用工夹具加以使用。

为防止开关侧叉式端子与实机侧端子接合部因振动、冲击、湿度、气体导致接触可靠性下降，请务必在端子部涂上密封材料，完全固定开关后再密封端子部。(没有密封不能使用)

此外，在选择密封材料时，由于可能会导致接触障碍，因此请采用不会发生硫化、氧化、低分子硅氧烷气体的密封材料，并事先在实机上进行充分确认。

端子触点的连接接触可靠性可能会因对侧的材料、尺寸及开关的插入方法等而大幅降低。在考虑叉式端子型时，请务必事先咨询。

关于导线型的固定，请在平滑面使用M3小螺钉，按照0.29N·m以下的扭矩拧紧。

根据所使用的螺钉的种类(螺钉头部的直径等)以及垫圈的直径和垫圈的有无，开关树脂部分可能会发生变形，因此请在实际使用状态下实施紧固评价。

另外，为防止螺钉发生松动，建议使用胶水进行加固。但是，请注意避免使胶水附着到工作部分。

请在安装状态下确认各端子与接地之间是否已确保充分的绝缘距离。

使用时，请在与按钮相垂直的方向上施加力，动作体处于自由状态时，请勿直接在按钮或者传动装置上施加力。

关于针状按钮型产品，操作凸轮进行倾斜按压操作时，滑动润滑油的有无、操作角度、操作速度、针状按钮的按压量、凸轮的材质、形状表面状态等都可能会影响开关的耐久寿命，请事前在实际操作情况下进行确认。

安装后，请注意避免在开关的端子上施加拉伸载重。

电路上的注意事项

为防止开关ON-OFF动作时的弹跳、振荡所引起的配套设备的误动作，请在实际使用的操作条件和温度范围下确认、判断电路。

用于感性负载(继电器、螺线管、蜂鸣器等)的开关时，为防止因放电引起的接触不良，建议插入二极管或变阻器。

实际使用状态下的确认

为提高实际使用时的可靠性，请对实际使用状态下的品质加以确认。

开关的选择标准

选择开关时，应确保即使动作特性在规格值的±20％变化也不会出现问题。

耐油、耐药品性

请勿使用酒精溶剂。

由于橡胶护盖遇油、药品时会膨胀，根据种类及量的不同，膨胀程度也大不相同，因此需要确认实际中所使用的油或者药品。特别要注意三氯乙烷、氟里昂、甲苯等溶剂不可使用。

关于使用环境

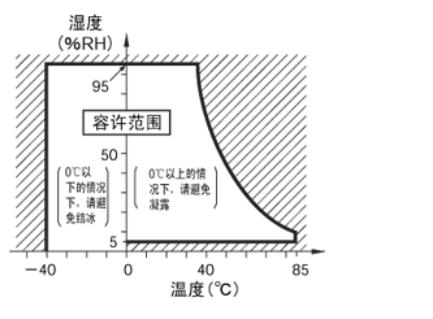

湿度范围因温度而异，请在下述湿度范围内使用。

该温度·湿度的范围并不保证耐久性能。

其他

使用开关时，请充分注意，避免使按钮部分用于密封的橡胶垫发生破损。

本产品无法在水中使用，敬请注意。此外，在附着水滴的状态下进行开关，或者有急剧的温度变化时，会因透气作用而侵入内部，因此敬请注意。

请勿在含有有机硅粘合剂、油脂、润滑油等的环境中使用，否则会因氧化硅胶而引起接触不良，因此敬请注意。此外，并避免在有汽油、稀释剂等引火性、爆炸性气体的场所使用。

使用摆杆型的情况下，请勿从动作相反方向及水平方向施加过度载重，敬请注意。

请勿将激励器按至动作限度位置(TTP)范围外。否则会引起动作异常。

此外，即使在动作限度内，开关操作伴随有高速和冲击时，可能会降低耐久寿命，因此请在实际使用状态下确认品质。

经常在压入状态下使用时，由于环境温湿度、油或润滑脂涂布等油脂类及各种溶剂、化学药品的附着，开关的复位性能可能会显著下降。请务必检查实际使用状态下的品质。

请注意不要让开关成为动作体的制动器。否则会引起开关发生故障。

请勿使用已经在使用过程中跌落的开关。开关的动作特性和密封性可能会发生异常。

无法保证可动部(激励器，按钮等)的封印(表面涂层)而引起不良。

无法保证开关因清洗而引起不良。

因为开关的特性，请务必避免施加超音波、高频振动的情况下使用。

关于导线的拖曳，请注意避免长时间地施加载重。

1.关于安装  开关的安装，拆卸和配线作业及维护检查时，请务必在电源OFF的状态下进行。否则可能引起触电或者烧损。

2.关于配线作业  请不要在开关通电状态下进行配线作业。此外在通电时请不要触摸端子的带电部位，否则可能引起触电。

配线作业和焊接作业请根据【正确的使用方法】进行配线。如果配线或焊接不良，通电时可能由于异常发热引起烧损。

3.关于接点负载  请根据接点负载选择适当的开关额定值。如果对接点施加超过接点负载的电流，会引起接点的熔接、移动，可能造成短路和烧损。

4.关于负载的种类  根据不同的负载的种类，恒定电流和浪涌电流可能有较大差异。请根据负载种类选择合适的额定开关。闭路时浪涌电流越大，接点的消耗量、移动量就越大，会引起接点的熔解、移动、可能造成短路或烧损。  下面罗列几种常用负载的浪涌电流和恒定电流的关系  螺线管 约10~20倍  白炽灯泡 约10~15倍  马达 约5~10倍  继电器 约4~5倍。

5.关于使用环境  请不要在易燃气体、易爆气体等环境中使用开关。由于开关时产生的电弧和开关的发热，可能引起起火或爆炸。

6.关于对开关个体的冲击  请不要使开关跌落或拆分开关。否则不仅无法满足其特性，还可能引起破损、触电、烧损。

7.关于耐久性（寿命）  开关的耐久性（寿命）根据开关条件的不同差别很大。在使用时请务必在实际使用条件中确认实际设备，在性能允许的开关次数范围内使用。如果在性能劣化的状态下继续使用，最终可能引起绝缘不良，接点熔接、接触不良和开关本身的破损、烧损。

微动开关在使用的时候，需要注意不要负载大电流使用，同时也要避免过大力度的操作，防止行程相关零件损坏。如需要更多分类的微动开关文档资料和微动开关驱动，可以咨询颖鑫电子公司的在线客服。
