东莞市颖鑫电子有限公司在很多年前，就和不少的喜欢DIY电子设备的爱好者有过不少合作，因为颖鑫电子同时生产销售这个船型开关，且系列非常的齐全，所有除了插座的厂家有合作，线下也和DIY爱好者有研究一些新兴的款式，达到电子产品的个性。

我们常见的很多船型开关，都用插座上，用于总控或者独立控制。

“—”位置表示数字“1”，是开的意思，相当于电平信号通；

“O”位置表示数字“0”，是关的意思，相当于电平信号断；

“—”、“O”一般是标在船型（翘板）开关的按钮两端，更科学的设计是在开关的安装位置“—”端标识“ON”字样，在“O”端标识“OFF”字样。

船型开关的分类

船型开关按结构可分为下面几种：

单刀单掷：1个动触点和1个静触点，只有1通道；

单刀双掷：2个动触点和2个静触点，（可分别接通两边的静触点）；

双刀单掷：2个动触点和2个静触点，有2个通道；

双刀双掷：4个动触点和4个静触点，有4个通道 （可分别接通两边的4个静触点）。

船型开关的安装接线方法

船型开关和一般的开关一样，起断开和接通电路的作用。

安装的时候，船型开关两侧面有两个开口卡子，将开关对准板子上的孔向下推，等待卡子将开关固定在板子上即可。

船型开关和一般的开关一样，起断开和接通电路的作用。

安装的时候，船型开关两侧面有两个开口卡子，将开关对准板子上的孔向下推，等待卡子将开关固定在板子上即可。

在拆卸时只需将两个固定卡同时向内挤压，然后从面板内侧向外侧轻推开关整体即可取下。

接线的时候一般采用簧片插接法，即用压好线的簧片直接插入到船型开关的引脚，这种接法非常适合检修，一般用于大批量生产。缺点是时间长了容易导致接触不良。

也可以采用焊接的方法，采用焊接的方法一定要注意在焊接前要在线路上套上热缩管，焊接好后将热缩管回套在焊接位置进行绝缘！（此步骤非常重要，可以避免电弧及异常短路！）

具体的接线方法如下：

两脚船型开关的接线方法

对于两脚的船型开关，绝不允许将他的两个接线柱一个接正极一个接负极，那样会短路的。

正确的接法是，电源的正极进入船型开关的任意一接线柱都可以，然后从它的另一接线柱引出接入负载后再回到电源负极。

船型开关种类大全

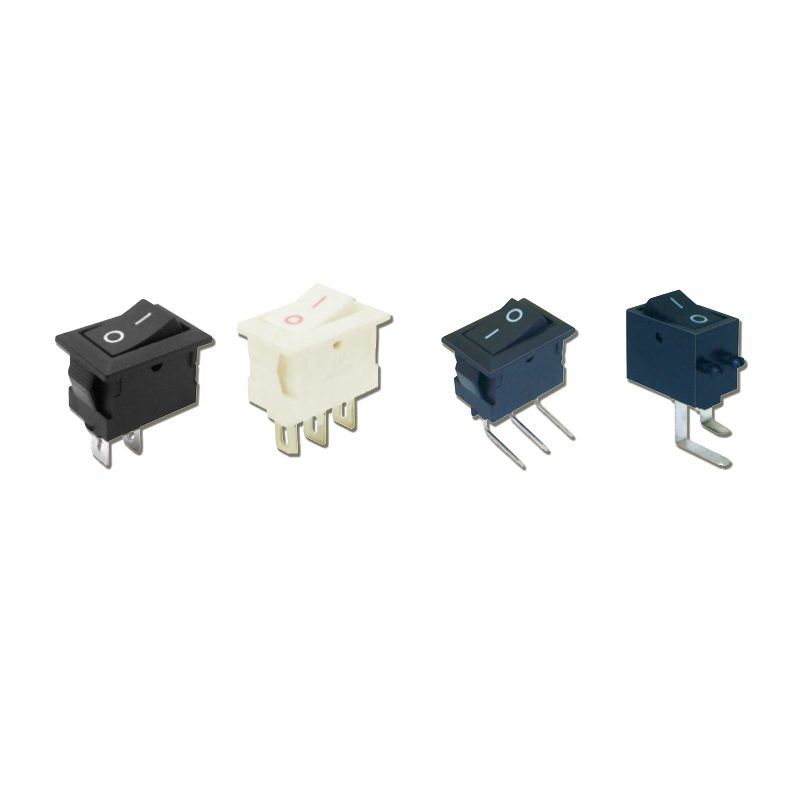

KCD1-101

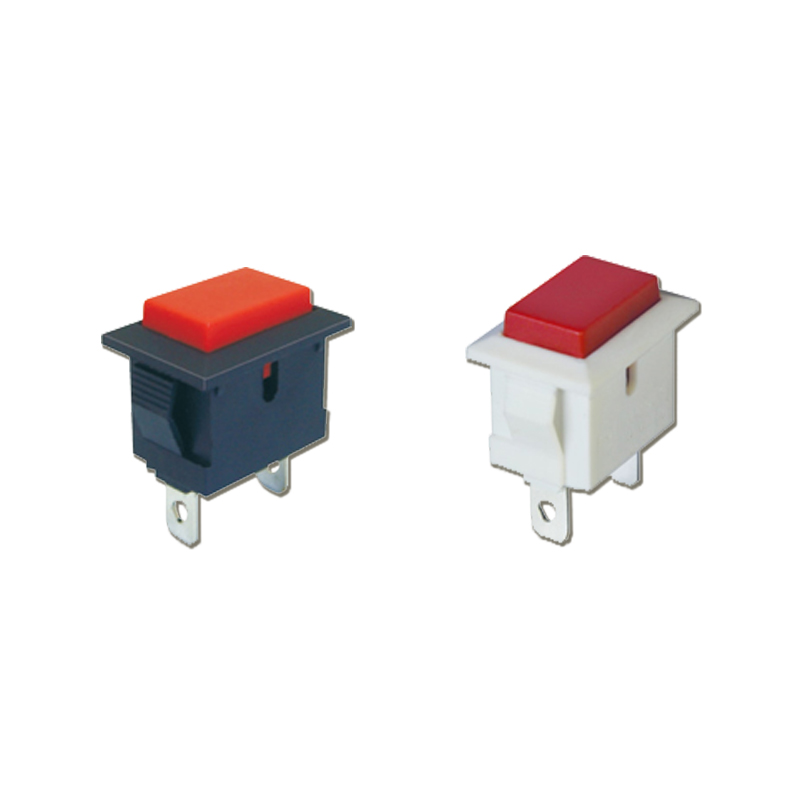

KCD1-102

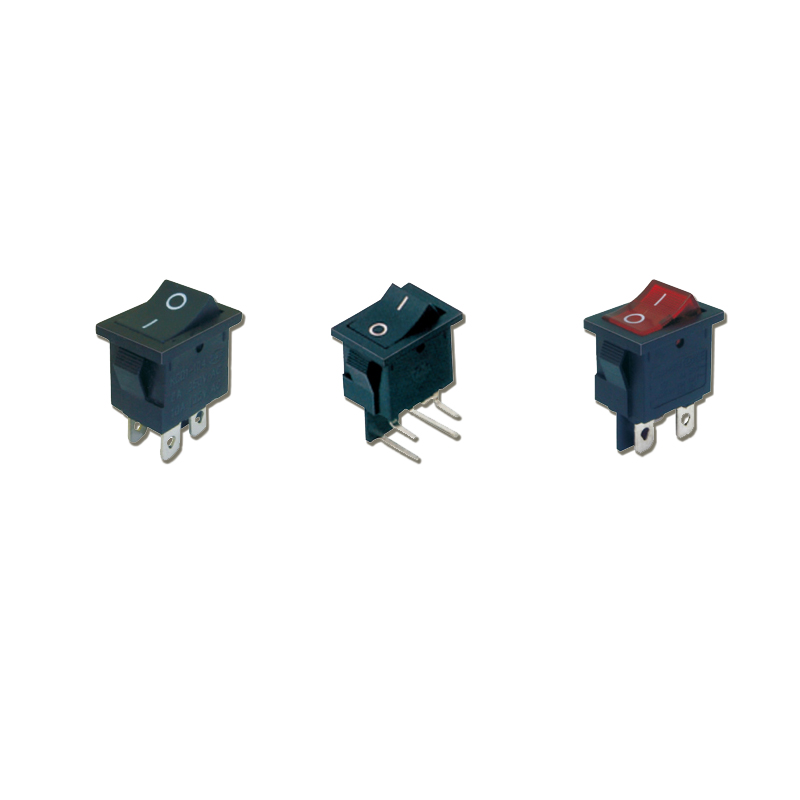

KCD1-104

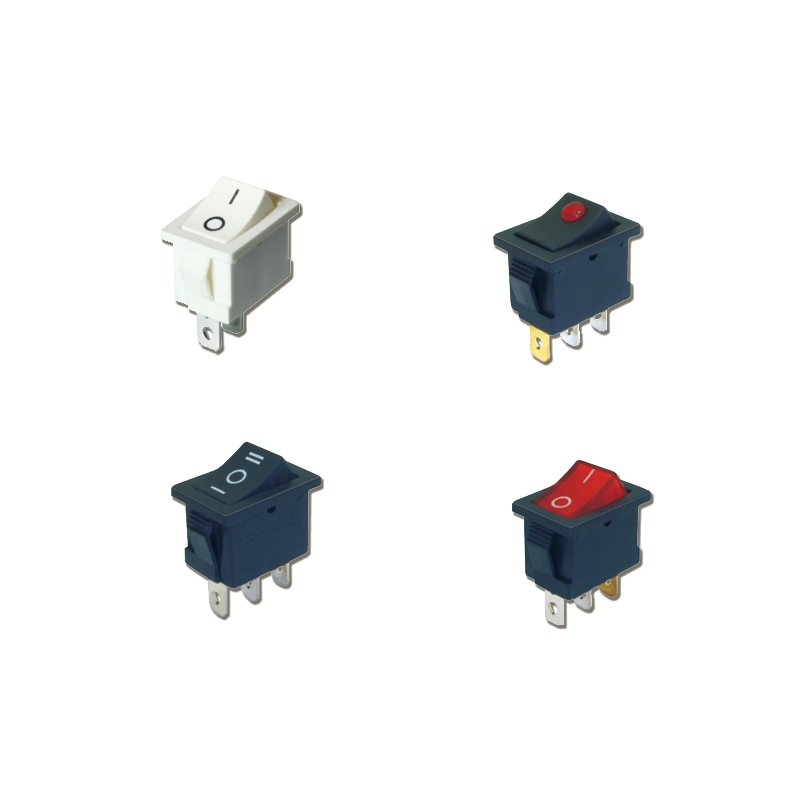

KCD1-106

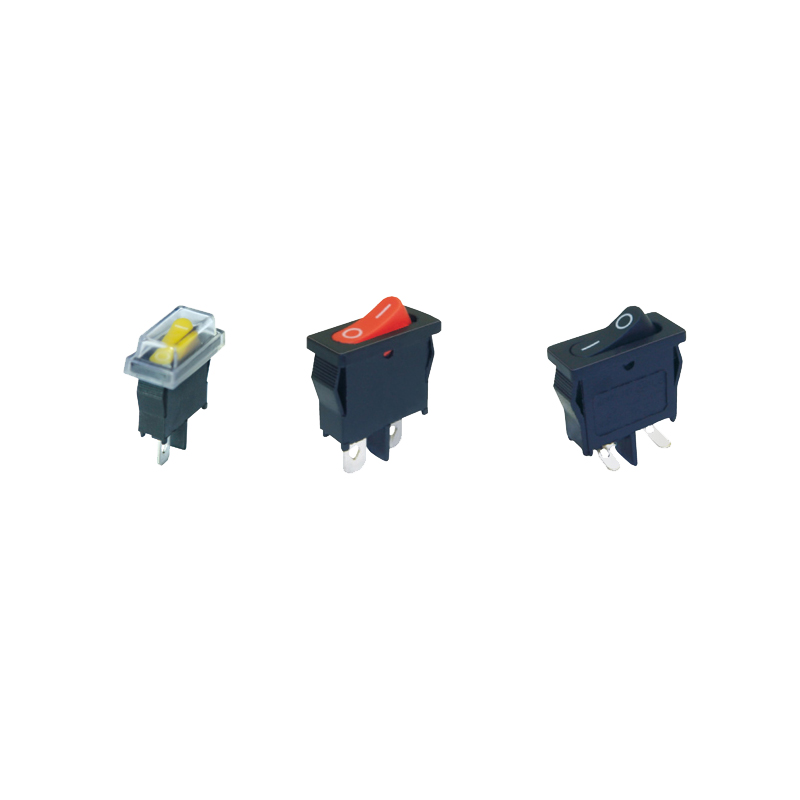

KCD1-110
