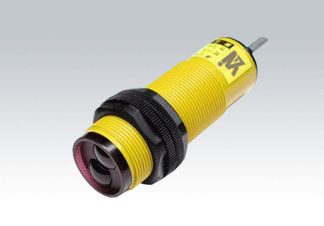

红外光电开关原理

红外光电开关有两种类型:反型和反射型。反射式光电开关将物体发射的红外线反射到光电开关，并被光电开关接收以判断是否有物体。如果有物体，光电开关接收红外线，其触点动作，否则触点复位。

对向光电开关由独立的发射器和接收器组成。当没有障碍物时，接收器接收发射器发射的红外线，其触点移动；当有物体阻挡时，接收器不能接收红外线，并且其触点复位。

光是一种电磁波，具有无线电波和x光的特性。它的传输速度约为300000公里/秒，所以在传输的瞬间就能被它接收到。红外光电开关利用近红外线和人眼不可见的红外线(波长为780纳米-1毫米)来探测和辨别物体。光电器件瞬间发出的微弱光束可以安全、可靠、准确地发射和接收。

红外光电开关的重要功能是处理光的强度变化:利用光学元件改变传播介质中间的光束；用光束反射物体；因此光束在发射很长一段距离后立即返回。红外光电开关由发射器、接收器和检测电路组成。发射器瞄准目标发射光束，光束通常来自发光二极管和激光二极管。光束被连续发射或者脉冲宽度被改变。脉冲调制光束的辐射强度在发射过程中被选择多次，并且不会间接射向目标。接收器由光电二极管或光电晶体管组成。在接收器的前面，安装了光学元件，如透镜和光圈。它的后面是一个检测电路，可以过滤出有效的信号并应用这些信号。

红外光电开关的分类 按结构分类

根据结构，红外光电开关可分为三种类型:放大器分离型、放大器内置型和功率内置型。

放大器分离型是将放大器与传感器分离，由专用集成电路和混合安装工艺制成。由于传感器具有超小尺寸和多品种的特点，放大器具有更多的功能。因此，这种类型使用接线盒连接，可用于交流和DC电源。具有通断延时功能，可设置亮、声开关，可控制6种输出状态，有触点和电平两种输出模式。

内置放大器集成了放大器和传感器，采用专用集成电路和表面贴装工艺制造，使用直流电源工作。其响应速度情况(0.1毫秒和1毫秒)可以检测到狭窄和高速运动的物体。改变电源的极性可以打开和关闭，并且可以设置自诊断稳定工作区域指示器。电压和电流输出方式都可以防止相互干扰，系统安装非常方便。

电源内置型由集成放大器、传感器和电源装置，采用专用集成电路和表面贴装工艺制成。一般采用交流电源，适合在生产现场代替接触式行程开关，可直接用于高压控制电路。自诊断稳定工作区指示灯也可自行设置，输出配有固态继电器或继电器常开常闭触点，可防止相互干扰，并可紧密安装在系统中。

红外光电开关的应用 光电开关和接近开关的使用已经远远超出了一般的行程控制和极限保护，可以用于许多场合，如高速计数、速度测量、液位控制、物体存在检测、零件尺寸检测等。
