不同轻触开关规格尺寸参数

轻触开关常见规格参数

机械性能：

操作力:1N、1.6N、2.5N；

弹力;(内控)；

开关寿命:30万次、50万次、100万次。

电气性能：

接触电阻:100mΩ(实际<20mΩ)；

抖动时间：5ms(实际<1ms)；

电气开关寿命:30万次、50万次、100万次。

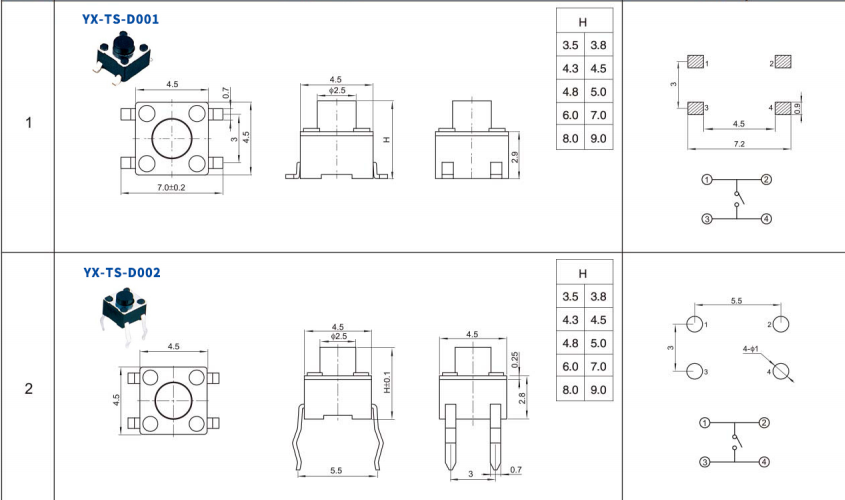

轻触开关型号尺寸和高度

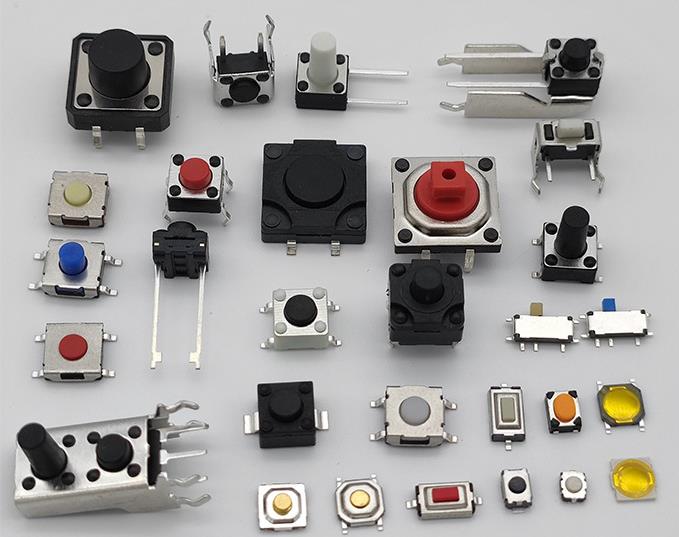

轻触开关规格有：环保耐高温,贴片式,插件式,侧插式 ,大/中/小龟型轻触开关,2*4轻触开关,3*3轻触开关,3.7*3.7*0.35进品轻触开关 4*4*1.5/1.6/17mm,轻触开关 3*6*4.3/5.0mm,

汽车轻触开关:4*6*2.6轻触开关

4.5*4.5*高度：3.8/4.8/5/0/6/7/8/9,

贴片轻触开关插件式轻触开关, 贴片轻触开关 插件轻触开关,边三解轻触开关

6*6*高度：4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm

6.2*6.2*高度：2.5/2.7/3.1/3.4

12*12*高度：4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm

轻触开关大尺寸系列

6*6系列防水轻触开关 8*8系列防水轻触开关 10*10系列防水轻触开关 12*12系列防水轻触开关。

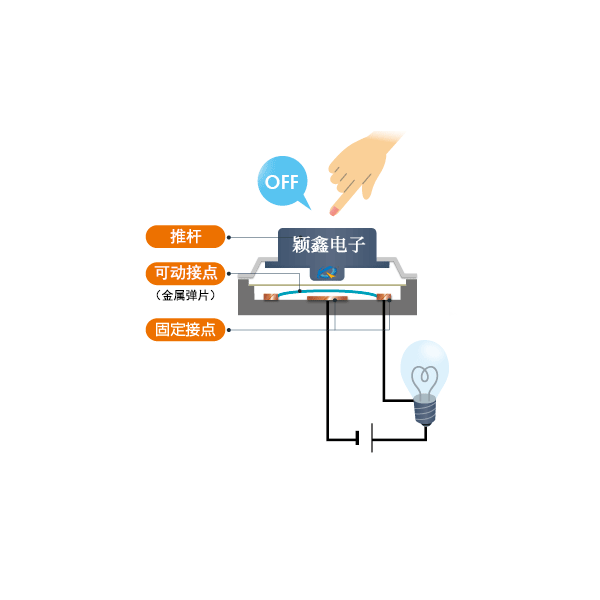

轻触开关原理

常见的轻触开关电路图

轻触开关规格书通用技术参数

额定电流Rating：50mA.12V DC

绝缘电阻Insulation resistance: 100MΩ min.100V DC

介电强度Dielectric strength: 250V AC for 1 min

接触电阻Contact resistance: 100m Ω max.

行程Travel: 0.25±0.05mm（硅胶行程 >1.0）

操作力度Operating fore:90gf/180gf /250gf/400gf

寿命Life time:1,000,000 cycles

不同类型的轻触开关技术参数

密封型直插式轻触开关规格参数

电气额定值：50mA @ 48VDC

电气寿命：100,000 次典型循环

接触电阻：< 50 mΩ 初始

驱动力：最大 200gF

执行器行程：1.6 +/- .25 毫米

介电强度：500Vrms 最小值

绝缘电阻：> 100MΩ 最小值

工作温度：-40°C 至 85°C

贮存温度：-40°C 至 85°C

LED高绝缘电阻型轻触开关规格参数

电气额定值：50mA @ 12VDC

电气寿命：500,000 次典型循环

接触电阻：≤50 mΩ 初始

驱动力：最大 200gF

执行器行程：0.25 +/- .10 毫米

介电强度：250Vrms 最小值

绝缘电阻：≥ 1000MΩ 最小值

工作温度：-40°C 至 85°C

贮存温度：-40°C 至 85°C

超长寿命平型轻触开关规格参数

电气额定值：50mA @ 48VDC

电气寿命：1,000,000 次典型循环

接触电阻：<50 mΩ 初始

驱动力：最大 160gF

执行器行程：0.45 +/- .10 毫米

介电强度：250Vrms 最小值

绝缘电阻：> 100MΩ 最小值

工作温度：-40°C 至 85°C

贮存温度：-55°C 至 99°C
