钮子开关是一种手动控制开关，主要用于交直流电源电路的通断控制， 但一般用于几千赫或高达1 兆赫的电路中。具有体积小，操作方便等特点，是比较大型的电子设备中常用的开关。比如影视剧里面大家常看到的飞机操作台，上面就很多钮子开关。

钮子开关的工作原理

在手动操作时, 开关动作可以分为二个阶段。第一阶段是用手把扳柄向中间扳动, 直至扳柄的垂直位置。这时单刀滑块的尖顶部也逐渐向中间靠拢, 直至中间位置, 并使压簧进一步压缩。扳柄过垂直位置后, 单刀滑块在压簧压力作用下向另一方向快速移动, 并带动扳柄快速转向, 这时动触片即与一边的定触脚迅速脱离而与另一边的定触脚迅速接通, 这是第二阶段。这时触点的分离速度与压簧压力的大小及运动件之间的摩擦力等因素有关, 速度很高。据测试, 从触点的脱离至重新接通的时间仅毫秒左右, 平均速度达旧毫米秒。这一速度比手动扳动速度或机动测试扳动速度快许多倍。

钮子开关的种类

操作位置有二位和三位两种。 钮子开关的钮柄种类繁多， 如金属圆锥钮柄、 塑料圆锥钮柄、 荧光钮柄、 塑套钮柄、 球形钮柄、 扁杆钮柄、锁杆钮柄、 波形钮柄、 桨式钮柄等。 锁杆式钮柄适用于有危险的操作场合。 还有“提拔解锁” 式钮柄， 其上加有弹簧， 螺管口端有铣槽。 操作人员须先把钮柄提起， 而后推向另一位置， 以保证安全工作。

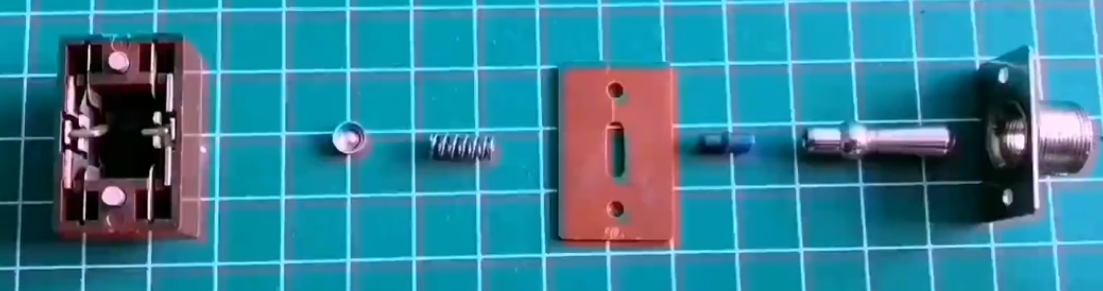

钮子开关拆解

钮子开关使用注意点

1.焊接钮子开关端子时，如果在端子上施加负载，则由于条件不同，可能会导致松动，变形和电特性劣化。

2.使用通孔印刷电路板和非推荐电路板时，由于热应力的影响会发生变化，因此请事先充分确认焊接条件。

3.两次焊接时，需要在焊接部件恢复到正常温度后再进行。 持续加热可能会使外围变形，端子松动，掉落并降低电特性。

4.关于焊接条件的设置，需要确认实际的批量生产条件。

5.钮子开关在直流电阻负载的前提下设计制造。 当使用其他负载时，请另外确认。

6.关于印刷电路板的安装孔和模式，需要参考产品图纸中的建议尺寸。

7.钮子开关应用于由人直接操作开关的结构。 请勿将其用于机械性检测功能。

8.操作钮子开关时，如果施加的负载超过指定值，则开关可能会损坏。 注意不要在开关上施加超过规定的力。

9.避免从侧面按压操作部件。

10.对于平轴杆型，尽量按下开关的中心。 对于铰链结构，按下时轴杆按动位置会移动，请特别注意。

11.安装开关后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请联系专业人员。

12.如果钮子开关整机周围的材料中产生腐蚀性气体，可能会导致接触不良等现象，因此请事先充分确认。

13.碳接触点具有因推压负荷接触电阻发生变化的特性，在分压回路中使用时，请充分确认后再使用。

14.关于密闭型以外的型号，请注意异物的侵入。
