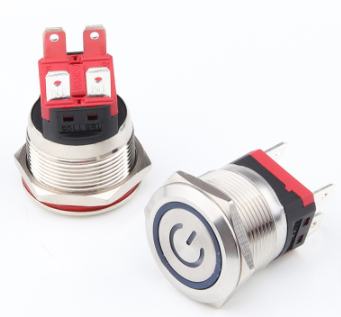

金属按钮开关接线方式
（1）金属按钮与设备同步通电方法，电源正极(L)与负极（N）接开关两个NO脚输入；开关两个IN分别接设备的正极（L）和负极（N）输出端；

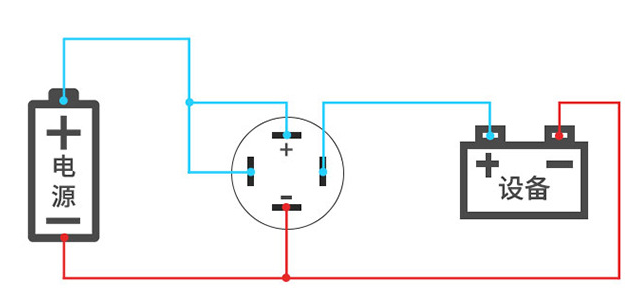

（2）金属按钮开关LED灯常亮

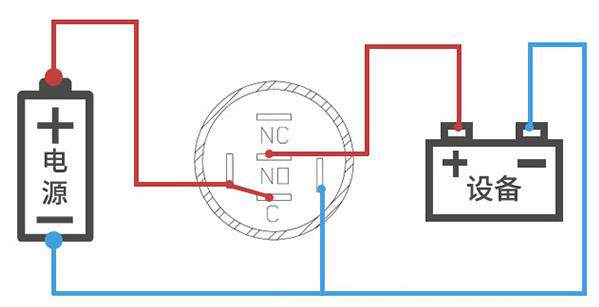

16/19mm金属按钮开关接线
（1）LED灯按下亮，带灯开关接常开NO
（2）通电情况下，LED灯常亮，带等开关接常开NO

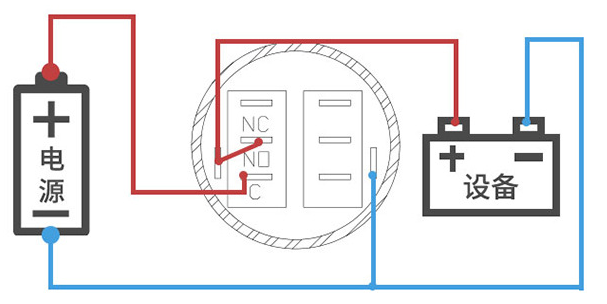

22/25/30/40mm金属按钮开关接线方法
（1）LED灯按下亮，带灯开关接常开NO
（2）通电，LED灯常亮，带灯开关接常开NO

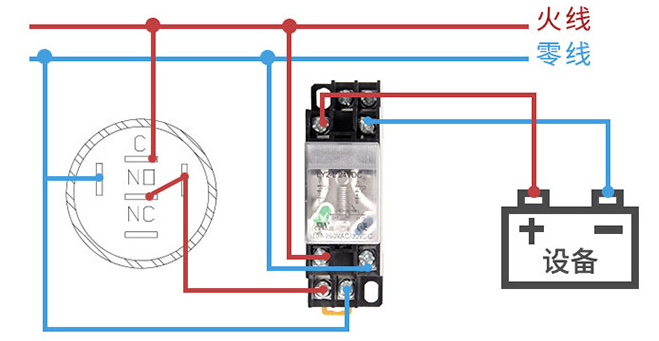

汽车摩托车上接大电流外加继电器接线图
（注：一般情况下，在汽车摩托车上的电路接法均需要外接继电器，从而保护开关使用寿命）
