DA-01拨码开关

DA-01侧插拨码开关厂家批发价格：0.9~1.1元/个；

DA-01侧插拨码开关参数

额定负荷：切换电流是25mA，24V DC；不切换电流是100mA，24V DC；

绝缘电阻：最小500兆欧姆，at 500V DC；

接触电阻：初始值50毫欧姆；测试后100毫欧姆；

操作力：200gf；

耐压：300V DC/min；

寿命：＞3000次；

使用温度：-20℃~70℃；

储存温度：-40℃~85℃；

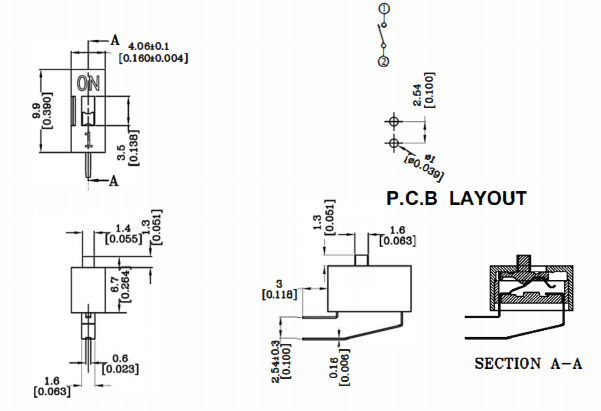

DA-01拨码开关结构

1、底座：PBT环保工程塑料，黑色；

2、上盖：PBT环保工程塑料，红色/蓝色/黑色；

3、推钮：PBT环保工程塑料，白色

4、端子：环保合金铜镀金

DA-01拨码开关电器性能

1. 电器寿命：在电压24VDC与电流25mA之下测试， 可来回拨动3000次。

2. 开关不经常切换额定电流： 100mA, 耐压SOVDC。

3. 开关经常切换额定电流： 25mA, 耐压24VDC。

4. 接触阻抗： 初始值最大50m釭测试后最大值20mQ 。

5. 绝缘阻抗： 最小1OOm Q , SOOVDC。

6. 耐压强度： 500VAC/1 分钟。

7. 极际电容： 最大SpF；

8.回路：单极点单选择；

拨码开关的常见别称有：

(1)DIP 开关：最广泛使用的别称，“DIP” 即 “Dual In-line Package”（双列直插封装），因这类开关普遍采用双列直插的封装形式而得名，是行业内的标准称呼之一。

(2)地址开关：拨码开关通过二进制编码原理设置设备地址，在通信和网络设备中广泛应用，因此被称为地址开关。

(3)指拨开关：拨码开关体积小巧，可通过手指直接拨动操作，因此也被称为指拨开关。

(4)数码开关：拨码开关通过二进制编码表示数字信息，在数码设备中用于参数设置，因此被称为数码开关。

(5)超频开关：在计算机硬件领域，拨码开关常用于调整CPU或内存的超频参数，因此被称为超频开关。

(6)拨拉开关：这一别称强调了拨码开关通过拨动操作实现电路通断的功能特点。

类型与分类

按安装方式

直插式（DIP）：引脚穿过PCB孔焊接，适用于传统通孔安装。

贴片式（SMD）：表面贴装，适合高密度集成电路设计。

按操作方向

平拨型：水平滑动拨动杆，常见于标准DIP开关。

侧拨型：垂直按压操作，如琴键型开关。

旋转型：通过旋转拨盘设定参数，如VHF/FM广播发送器中的压控振荡器偏压调整。

按功能扩展

编码型：预设编码规则，支持复杂功能控制（如数据编码、地址设置）。

自锁型：切换状态后自动锁定，防止意外操作。

拨码开关焊接和清洗过程

1. 在所有操作过程中， 请确保开关在"off"位置。

2. 波峰焊： 推荐焊温度在260七， 最多5秒钟。

3. 手焊： 使用30瓦电烙铁控制温度在320飞， 焊接时间约2秒钟。

4. 清洗： 清洗使用超声波方式， 能给予更好的效果；使用蒸气清洗时，

包装：产品皆以IC管形式包装，每管约121pcs。
