限位开关工作原理

限位开关是一种常用的小电流主令电器，用于控制机械设备的行程和限位保护。它可以分为机械式和电子感应式、光电式三种，其工作原理不一样，但都是用于检测移动电气设备运行位置的一种装置 。

限位开关就是用以限定机械设备的运动极限位置的电气开关。 限位开关是一种常用的小电流主令电器。 1、限位开关（行程开关）是用于控制机械设备的行程和限位保护一种机械式开关，机械触发部件和限位开关执行部件会产生机械接触。 2、具体的是导通还是断开要取决于和行程开关组合使用的其他电器元件决定，并不是一成不变。 设计电路时根据所用电器元件必须达到A通B断，B通A断就行了。

限位开关是一种广泛应用于控制机械设备行程和保护的小型电流主令电器。根据工作原理的不同，它可分为机械式、电子感应式和光电式三种类型。尽管它们的工作原理各异，但它们都是用于检测移动电气设备运行位置的装置。限位开关的主要功能是限制机械设备的运动极限位置，从而实现对设备的保护。

限位开关（又称行程开关）是一种机械式开关，主要用于控制机械设备的行程和保护。当机械触发部件与限位开关执行部件接触时，会产生机械接触。然而，限位开关的具体导通或断开状态取决于与其组合使用的其他电器元件。因此，在设计电路时，必须确保所用电器元件能够实现A通B断或B通A断的功能。

限位开关的作用是什么

限位开关，也被称为行程限位开关，是一种常用的小电流主令电器。它的主要作用是检测顺序控制、定位控制和位置状态，以操纵机器设备的行程和限位保护。

在实际生产中，限位开关可以被安装在预先安排的位置，用于给出机构动作到位信号，即工作限位开关。此外，还有一种极限限位开关，其主要功能是防止机构动作超出设计范围而发生事故。

根据具体的应用场景，限位开关可以被安装在相对静止的物体（如固定架、门框等）上或者运动的物体（如行车、门等）上。当物体接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

限位开关在各类机械设备中发挥着至关重要的作用，它既能保证设备的正常运行，又能避免因超出设计范围的动作而导致的设备损坏或事故的发生。

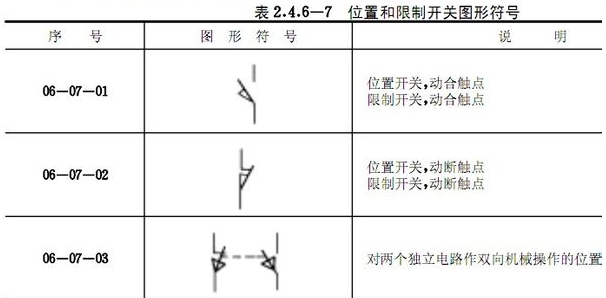

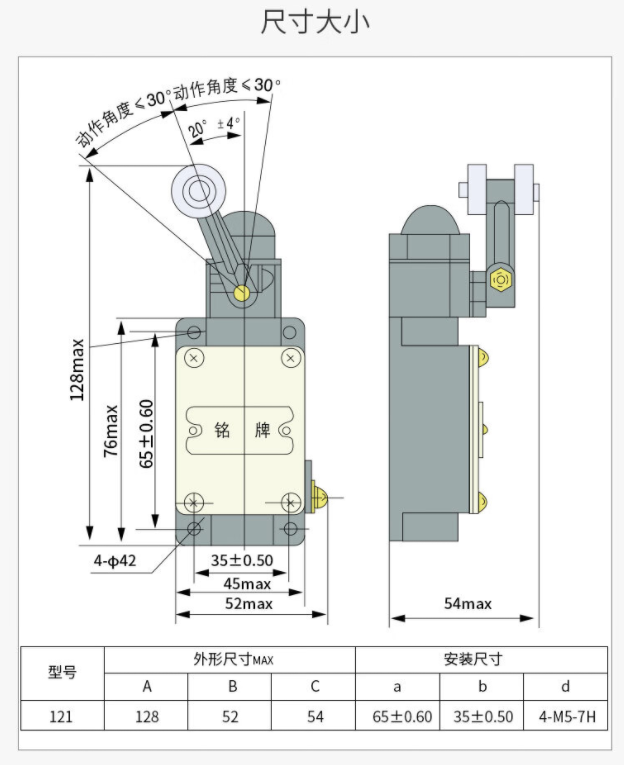

限位开关符号及图形

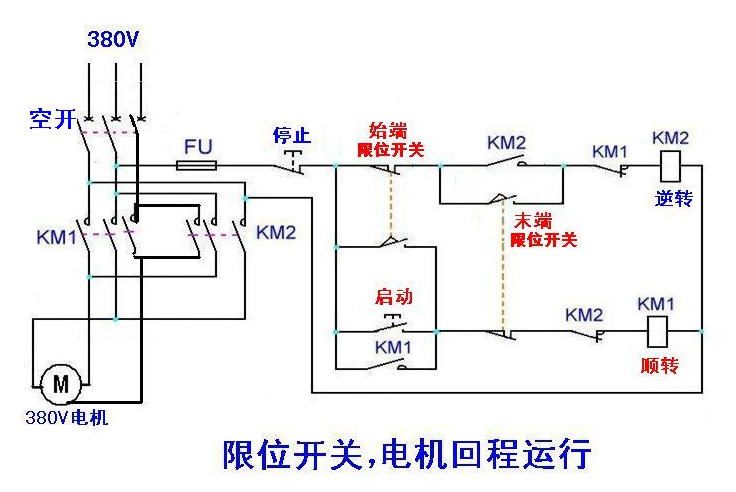

限位开关的正确接线方法

限位开关的接线方法主要取决于它的类型和应用场景。一般来说，限位开关有三个接线端子：常开（NO）、常闭（NC）和公共（COM）。

在接线时，首先要将控制装置的电源线与公共端子（COM）相连。如果要实现正向行程限制，则将正向行程执行器的控制线与常开端子（NO）相连；如果要实现反向行程限制，则将反向行程执行器的控制线同样与常开端子（NO）相连。

此外，还需要注意限位开关盒的接线方式，通常有两种：串联和并联。串联方式是将多个限位开关按照顺序连接在一起，当任意一个开关触发时，整个电路中断；并联方式是将多个限位开关同时连接在一个电路中，只有当所有开关都触发时，电路才会中断。

在实际安装接线时，应首先将限位开关安装到需要的位置上，然后再进行接线。并且要了解清楚各个标识的具体含义，例如：NC表示的是常闭，c表示的是公共端，NO表示的是常开。根据实际需求来选择相应的接线方式。不同的厂家产品连接可能不能，最好是先咨询对应厂家，按照产品的安装说明书进行操作，或者是请有经验资质的电工安装。
