负荷开关原理

负荷开关是一种电器，用于配电系统中能关合、承载、开断正常条件下的电流，并能通过规定的异常（如短路）。负荷开关依其灭弧原理可区分为产气、压气、SF6和真空等形式。

负荷开关和断路器的区别

负荷开关和断路器都是用来闭合与切断电路的电器，但它们在电路中所起的作用以及运行原理是有所不同的。 负荷开关主要用于开断和关合负荷电流，它可以关合、承载、开断正常条件下的电流，并能通过规定的异常，如短路。 负荷开关是将熔断器安装在隔离开关动触头的刀臂上，具有短路分断能力，但不允许自动分闸。

另一方面，断路器则主要用于开断和切断短路电流，它不仅可以关合和开断正常的负荷电流，还可以通过规定范围内的故障电流。其特点是有更强的自动切断和分合功能，也就是说，当电路出现异常时，断路器可以自动切断电路。 此外，断路器的保护是依据其安装处的电压等级以及电流容量来确定的。

两者都具备过流过载保护的功能，但是因为断路器具备更强的自动切断和分合功能，所以在处理故障电流上更为有效和安全。

负荷开关的作用

负荷开关是一种介于断路器和隔离开关之间的电器，主要用于开断和关合负荷电流。它具备一定的过负荷电流的通断能力，这包括正常的负荷电流以及一定范围内的过载电流。然而，重要的是，负荷开关无法断开短路电流。

为了解决这一问题，通常会将高压熔断器与负荷开关串联使用。借助熔断器，可以切除可能出现的短路电流。负荷开关具有简单的灭弧装置，这意味着它可以有效地切断额定负荷电流和一定的过载电流。

此外，负荷开关还具有短路分断能力，这是通过将熔断器安装在隔离开关动触头的刀臂上实现的。根据使用电压的不同，负荷开关可以分为高压负荷开关和低压负荷开关，其中高压负荷开关主要有六种类型，包括固体产气式高压负荷开关、压气式高压负荷开关、压缩空气式高压负荷开关等。

负荷开关与熔断器配合使用时,由熔断器起什么作用

负荷开关与熔断器配合使用时，熔断器主要起到短路保护的作用。负荷开关虽然可以通断一定的负荷电流和过负荷电流，但是不能断开短路电流。因此，当电路发生短路故障时，需要借助熔断器来切除这部分电流，从而保护电路和设备免受短路带来的危害。

在实际应用中，负荷开关一般安装于变压器的高压侧，用于断开变压器的负荷电流。由于负荷开关带有灭弧装置，所以它可以处理正常的负荷电流以及一定范围内的过载电流。然而，当变压器发生故障例如短路时，负荷开关是不能断开其短路电流的。因此，负荷开关的下侧一般会安装有高压熔断器（RN1型），用于变压器发生短路时起到保护作用，及时切除短路故障，确保电力系统的安全运行。

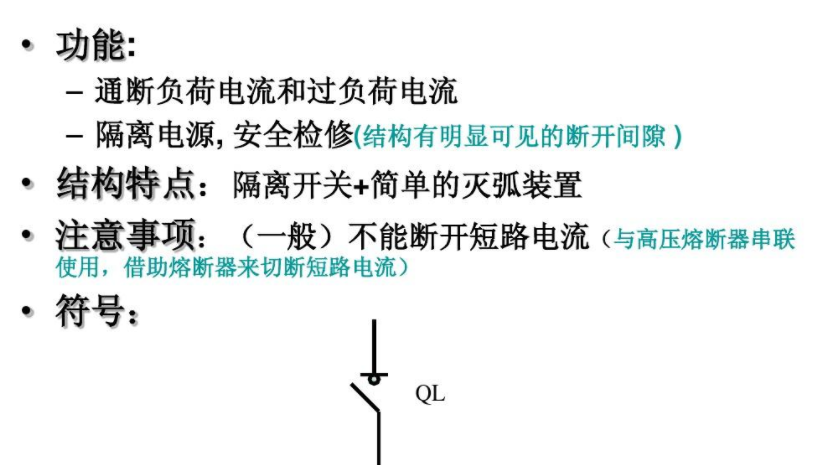

负荷开关符号
