旋转开关 1.旋转开关的结构旋转开关又称波段开关或旋转波段开关，主要用于收音机、收录机、电视机和各种仪器。旋转开关的结构如图9-15所示。

它由绝缘基板、跳线定位机构、转轴、开关移动件、固定件和其他固定件组成。旋转开关的绝缘基板通常由高频陶瓷和环氧玻璃布橡胶板制成。由高频陶瓷基板制成的旋转开关适用于高频和超高频电路，而由环氧玻璃布橡胶板制成的旋转开关适用于高频和一般电路。开关移动件由金属片制成，金属片连接到轴上的绝缘体上，并可与开关旋转轴一起旋转。固定在绝缘基板上的固定接触片称为固定片，固定片可以根据需要制成各种数量。其中，始终与开关活动件相连的固定件称为“刀”。“刀”的数量代表开关的极数，通常用D表示；其他部分被称为“比特”或“投掷”，用w表示。

旋转开关上的“刀”(杆)数量允许开关同时接通电路中的任意多个点。开关能多次切换电路多少次“投掷”(数字)，因此开关上的活动件和数字的数量决定了旋转开关的规格和用途。图9-16示出了不同规格的开关组件结构，其中(a)是单杆十一次投掷，(b)是两杆五次投掷，(c)是三杆三次投掷，以及(d)是四杆两次投掷。为了使旋转开关具有更多的功能，旋转开关可以配有多层开关组件，形成多层旋转开关，当旋转轴旋转时，它们可以同步切换。

除了图9-15所示的打开结构外，旋转开关还具有闭合结构，其外观如图9-17所示。

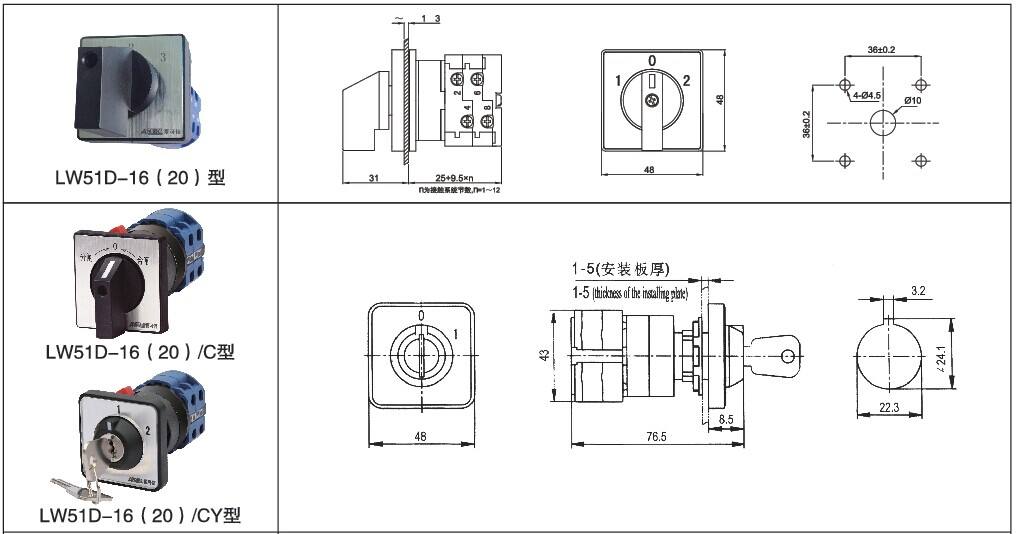

2.旋转开关的主要特性表9-15列出了一些旋转开关的主要特性参数，其外部结构如图9-18所示。
