接近开关传感器原理

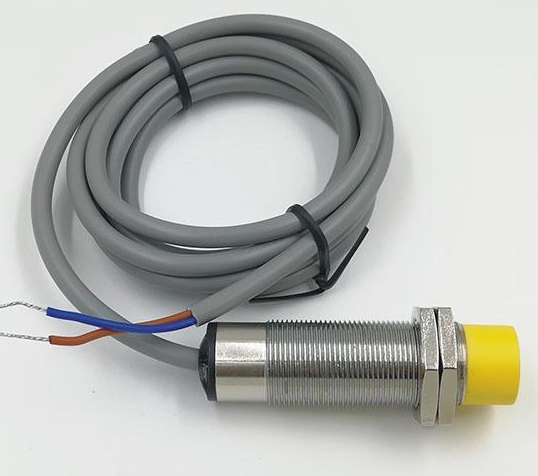

接近开关是一种无触点开关，可以检测金属、非金属和磁信号，驱动直流电器或计算机，适用于机床、冶金、化工等行业。 接近开关的工作原理是：振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近开关，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

接近开关的使用方法

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc）装置提供控制指令。

对于其使用方法，首先需要了解的是，DC两线系统接近开关的ON状态和OFF状态实际上是大电流和小电流的变化。当接近传感器处在OFF状态时，依旧有很小的电流通过负载。其次，对于三线式的接近开关，有三根线头，棕、蓝、黑三色，棕、蓝接直流电源。接近开关通常接入24V直流电源。棕色线接+24V、蓝色接0V，黑色线为输出线。NPN常开接近开关，当有金属物体靠近开关时，接近开关指示灯亮，黑色线与蓝色线导通，黑色线输出低电平，输出0V电压信号。PNP常开接近开关，当有金属物体靠近开关时，接近开关指示灯亮，黑色线与棕色线导通，黑色线输出高电平，输出+24V电压信号。最后，需要注意的是，接近开关带动负载时，其输出电流很小，通常只有300mA。在接触器、继电器电路中，接近开关带动的负载通常为直流中间继电器，由中间继电器进行信号传递。

接近开关怎么接线

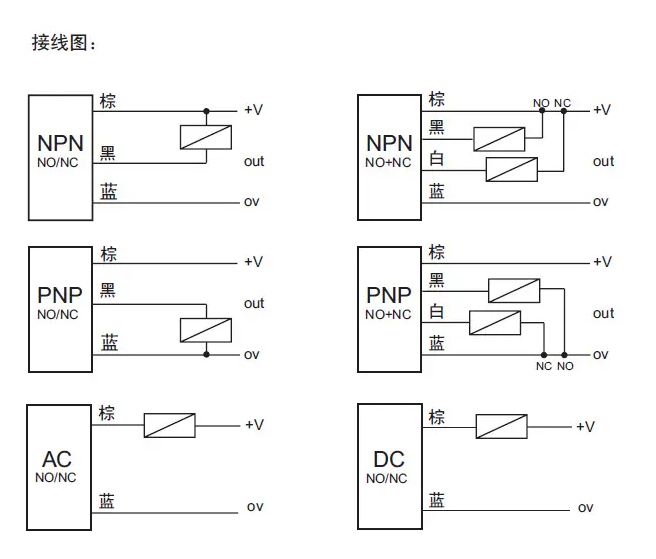

对于三线制接近开关的接线方法，其原理图如下：棕色线（BN）接+24V电源，蓝色线（BU）接0V，黑色线（BK）作为输出信号线，接入PLC的IO模块。当有物体靠近并达到开关的感应距离时，黑色输出线会导通，向PLC的I0发出输入信号。

值得注意的是，对于PNP型接近开关，这种接法是适合的。但是对于NPN型接近开关，按照此接法是无法产生信号的。此外，在进行接线时，应确保接近开关直接连接到PLC的输入端，中间不应增加任何形式的继电器等转换器件。

在实际应用中，除了上述的三线制接线方式外，还有两线制和四线制的接线方式。所以，在实际操作中，需要根据具体的接近开关类型和应用场景来选择适合的接线方式。

接近开关npn和pnp区别

NPN和PNP是接近开关传感器中的两种不同的输出电路类型，它们的主要区别在于输出信号的极性。在PNP（正极性开关）中，输出信号的正极连接到电源正极，而负极连接到开关传感器的输出引脚。相反，在NPN（负极性开关）中，输出信号的负极连接到电源负极，而正极连接到开关传感器的输出引脚。

具体来说，PNP常开接近开关在有金属物体靠近时，指示灯亮，黑色线与棕色线导通，黑色线输出高电平，向负载（在这里通常为直流中间继电器）输出+24V电压信号。而NPN常开接近开关在有金属物体靠近时，指示灯亮，黑色线与蓝色线导通，黑色线输出低电平，向负载输出0V电压信号。

因此，在实际应用中，需要根据具体的接近开关类型和应用场景来选择适合的接线方式和负载类型。
