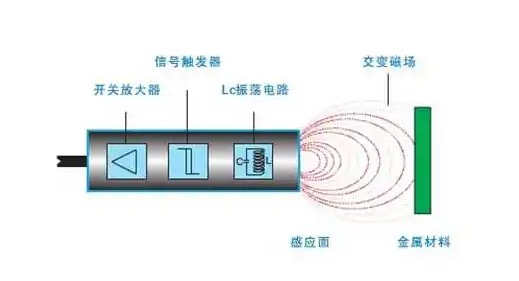

接近开关，也称为接近传感器，在许多领域都有一定的应用。接近传感器具有稳定性高、使用寿命长、功耗低、动作响应频率高、防水防尘等优点。接线时接近开关的接线方法相对复杂。用户必须掌握一定的接线知识，以便正确快速地安装接近开关。

接近开关的正确接线方法是什么？ (1)接近开关不同于双线接近开关和三线接近开关。双线接近开关的工作电压分为交流(交流)和DC(直流)电源。三线接近开关也分为NPN型和PNP型，它们的连接方式不同。Dokey还生产四线产品。四线制系统在三线制基础上实现常开(否)+常闭(数控)双信号终端，降低了客户的库存和成本。

(2)双线接近开关的连接方式相对简单。接近开关可以在与负载串联后连接到电源。DC电源产品需要连接到电源正极的被除数(棕色)线，连接到电源负极的蓝色(黑色)线，而交流电源产品不需要。

(3)三线或四线接近开关的连接:棕色电线(BN)连接到电源的正极(+)端；蓝线连接到电源的0V(负)端；黑线(BK)或白线(WH)是信号端子，应连接到负载。

(4)三线或四线负载连接如下:除了负载连接到接近开关信号的一端，对于NPN型接近开关，负载的另一端应连接到电源的正(+)端；对于PNP接近开关，负载的另一端应连接到电源的0V(负)端。

(5)接近开关的负载可以是信号灯、小继电器线圈或可编程控制器的数字输入模块。

(6)可编程控制器中使用的可编程控制器需要特别注意连接到可编程控制器数字输入模块的三线或四线接近开关的类型选择。可编程逻辑控制器数字信号输入模块通常可分为两种类型:一种类型具有0V的公共输入端子，电流从输入模块流出(日本模式)。此时必须选择NPN型接近开关；另一种常见的输入端子是电源的正极端子，电流从输入模块流出(欧洲模式)。在这种情况下，必须选择PNP接近开关。永远不要选错人！

(7)双线接近开关受工作条件限制。开关打开时会产生一定的电压降，关闭时会有一定的残余漏电流。因此，在选择它时应该加以考虑。虽然三线接近开关多了一根线，但它不受残余漏电流等不利因素的影响，因此运行更加稳定可靠。

串联和并联使用接近开关的方法 (1)双线传感器串联连接:

负载动作电压(VS:电源电压；n:可以连接的传感器数量；VR:接近开关的输出剩余电压)以E2E DC双线连接我的DC24V继电器为例:

我的DC24V的工作电压为额定电压的80%，即DC24V×80% = DC19.2 v2 DC双线剩余电压低于3V。根据公式计算:理论上24-n× 3 ≥ 19.2，N=1.6(单位)不允许串联使用。?

但是，由于E2E DC 2线剩余电压低于3V不是一个固定值，它实际上可能更小，我的DC24V可以保证80%的额定电压积极运行，但30-80%的额定电压也可能运行，所以串联的具体数量取决于实际情况。?

(2)三线传感器串联连接:

Il+(n-1) * I ≤接近开关控制输出的上限值vs-n × VR ≧负载动作电压；??

(IL1:负载电流。n:可以连接的传感器数量；I:接近开关的消耗电流)(VS:电源电压；VR:接近开关的输出剩余电压)以E2E DC三线连接我的DC24V继电器为例:

我的DC24V的额定电流值为36.9毫安；；E2E DC三线消耗电流小于13mAE2E DC三线交换容量小于200毫安。?

根据公式:36.9+ (N-1) × 13≤200 N≤13.5(单位)24-N×3≥19.2 n = 1.6(单位)

由于我的DC24V可以确保80%额定电压的正运行，但也可以在低于80%额定电压下运行，当我的DC24V继电器用作负载时，连接的传感器数量限制为2个。

(3)双线传感器并联连接:

N×i≤负载复位电流

(n:可以连接的传感器数量；I:接近开关的泄漏电流)，以E2E DC 2线继电器连接到我的DC24V为例:E2E DC 2线泄漏电流为0.8毫安

MY DC24V的复位电流为额定消耗电流的10%，即36.9× 10% = 3.69 ma。根据公式，当加载N×0.8≤3.69和N≤4.6(套)MY DC24V继电器时，连接的传感器数量限制为4套。?

④三线传感器并联:

三线式接近传感器没有漏电流，因此不需要考虑负载的复位电流，一般建议三个传感器并联。
