双线接近开关的工作原理和接线图

双线接近开关的工作原理 双线接近开关的工作原理是振荡电路中的线圈L产生高频磁场。当目标物体接近磁场时，由于电磁感应，在目标物体中产生感应电流(涡流)。随着目标接近传感器，感应电流增加，导致振荡电路中的负载增加。然后，振荡减弱，直到停止。传感器使用振幅检测电路来检测振荡状态的变化，并输出检测信号。

双线接近开关可以像普通行程开关一样使用，并串联在控制电路中。三线接近开关需要额外的工作电源。双线接近开关可以直接取代三线接近开关，而三线接近开关通常不能直接取代双线接近开关。

双线接近开关的特性 双线接近开关能感知金属或非金属的接近，具有接线无极性、驱动中小型继电器、无磨损等特点。主要体现在:

1)探测距离:1 ~ 15毫米

2)工作环境:温度-20℃至-50℃。防护等级:IP66。

3)工作电源:交流190伏~交流420伏；工作电流:≤160毫安。

4)驱动40A及以下的小型交流继电器或交流接触器。

5)接近时，指示灯亮；当它很远的时候，指示器就会熄灭。

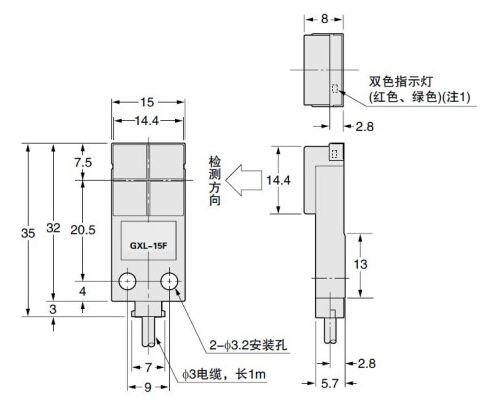

双线接近开关接线图 下图显示了双线接近开关的基本接线图。
